インバーター/ パッシブフィルター(VW3A46101～46176)の端子の用途は？

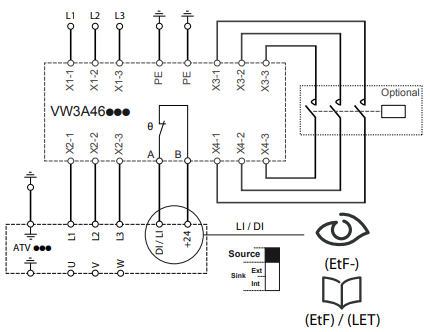

各端子の用途を後述します。
・X3端子とX4端子(合計6端子)
パッシブフィルターを使用しない時に開放してください。
内部のキャパシタを一時的に切断し、無効電流を削減します。
外部に電磁接触器などを用いて3端子を同時に切り替えてください。
・A端子とB端子(合計2端子)
パッシブフィルター内部のサーモ用の端子です。
内部の温度が140℃に達した時にOFFします。
インバーターの外部異常を設定した端子に接続し、動作の停止を行えるように設定してください。
端子の仕様については以下の電圧で使用可能です。
・最大電圧：250VAC もしくは 600VDC
・最大電流：2.5A
公開先: Schneider Electric 日本
