¿Cuál es la protección correspondiente en coordinación tipo 2 para el ATS22?

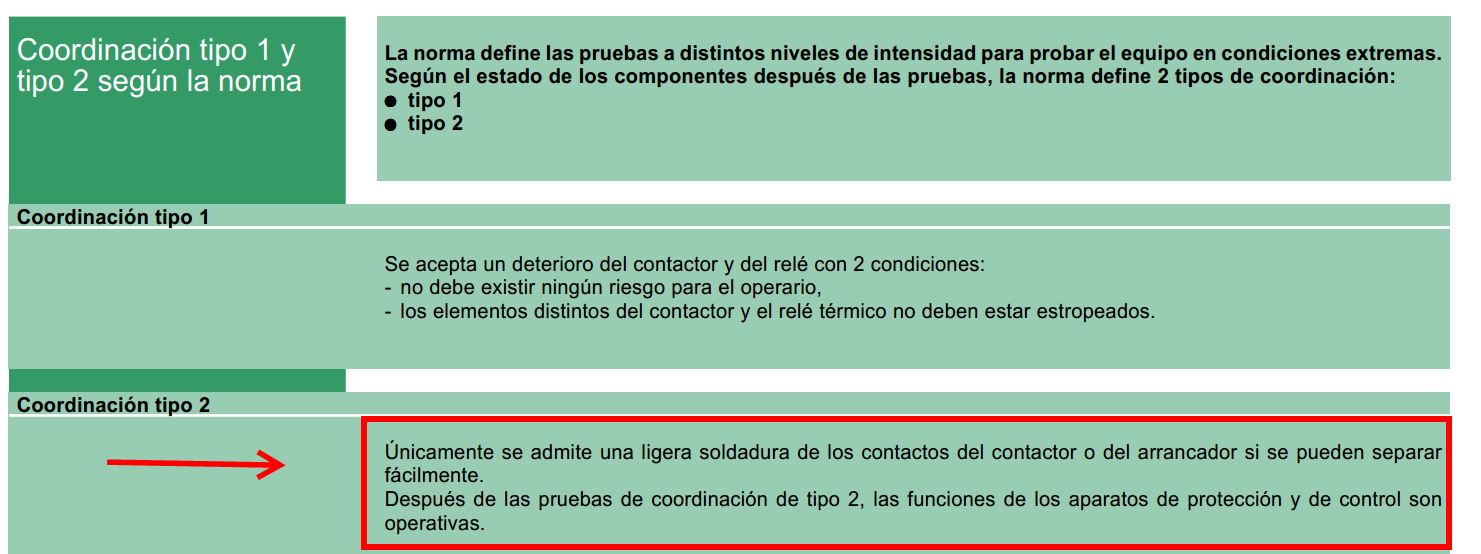

El ATS22 no ofrece la posibilidad de coordinación tipo 2 por las características del contactor/relé de bypass que tiene incorporado. Mismo con fusibles ultra-rápidos si hay un cortocircuito motor no hay cómo garantizar que el relé interno no se va a dañar como requiere la coordinación tipo 2.
Caso se necesite coordinación tipo 2 hay que utilizar el ATS48.
A seguir el enlace del catálogo del ATS22 donde en las páginas 20-21 están las combinaciones interruptor automático o fusible + contactor para Coordinación tipo 1:
Catálogo ATS22
