¿Cómo configurar velocidades predefinidas en un variador ATV32?

Resolución:

Pasos de configuración:

1. Acceda al menú:
   1. [FULL] → [FUn] → [PSS]
2. Asigne las velocidades predefinidas a entradas lógicas:
   1. PS2 = 2 → asignar a una entrada lógica (por ejemplo, LI4)
   2. PS4 = 4 → asignar a otra entrada (LI5)
   3. PS8 = 8 → opcional
   4. PS16 = 16 → opcional
3. Configure los valores de velocidad:
   1. Defina las velocidades en SP2 a SP16 (en Hz)

Las entradas lógicas combinadas permiten seleccionar diferentes velocidades predefinidas.

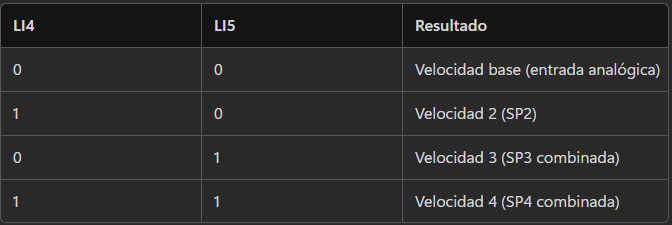

Ejemplo (4 velocidades usando 2 entradas)
Asignación:

• LI4 → PS2
• LI5 → PS4

Se recomienda que defina claramente los valores de velocidad (Hz) en SP2–SP16 acordes a su aplicación y antes de operar el drive. Verifique la asignación correcta de entradas lógicas y el cableado necesario para realizar las combinaciones binarias en las entradas digitales y así ampliar el número de velocidades disponibles.
