¿Cuál es la diferencia entre las zapatas de subalimentación, las zapatas de alimentación y los interruptores de subalimentación?

Problema:
¿Cuál es la diferencia entre las zapatas de subalimentación, las zapatas de paso y los interruptores de subalimentación?

Línea de productos:
Tableros

Entorno:
Se aplica a los tableros de alumbrado NQ y NF

Resolución:

• Las zapatas de subalimentación son un conjunto de zapatas de repuesto que se utilizan en lugar de las zapatas principales normales de un tablero de distribución. Permiten que el instalador se subalimente a otro panel o dispositivo. Las zapatas de subalimentación pueden usarse en los interiores de zapatas principales (ML - Main Lugs).
• Las zapatas de alimentación son un segundo conjunto de zapatas montadas en el extremo opuesto a la alimentación en el extremo del electroducto. Las Terminales de Alimentación de Paso se pueden usar en las zapatas principales (ML - Main Lugs) o en los interiores del interruptor automático principal (MCB - Main Circuit Breaker).
• Los interruptores de subalimentación son interruptores derivados montados en el extremo opuesto de la alimentacion en el final de la barra de distribución. Se utilizan cuando se requiere una clasificación de amperaje de interruptor derivado que es mayor de lo que normalmente se puede colocar en el interior. Los Disyuntores de Subalimentación pueden ser utilizados en los tableros de zapatas principales (ML - Main Lugs) o en los interiores del interruptor principal (MCB - Main Circuit Breaker).

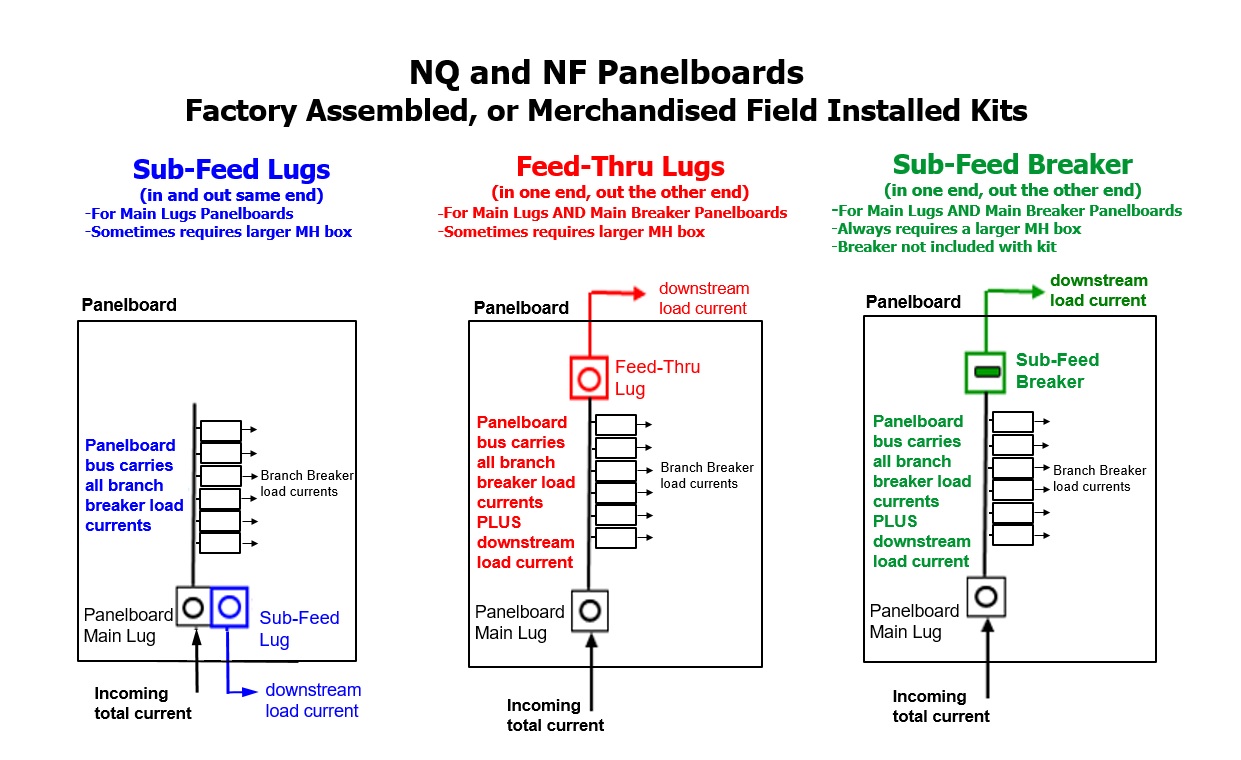

Vea la imagen siguiente como referencia.
