Problema:
Características de diseño de productos
Línea de productos:
Centros de carga QO o Homeline
Resolución:
La zapata de derivación neutra/tierra LK100AN se instalará en una de las barras de derivación neutra en el interior del centro de carga o se puede instalar en una barra de tierra PK__GTA instalada en el centro de carga.
El LK100AN se montará en la parte superior de la barra quitando los tornillos de sujeción de cableado apropiados que se indican en las instrucciones con el kit. El LK100AN aceptará (1) #6 - 2/0 cable Al/Cu.

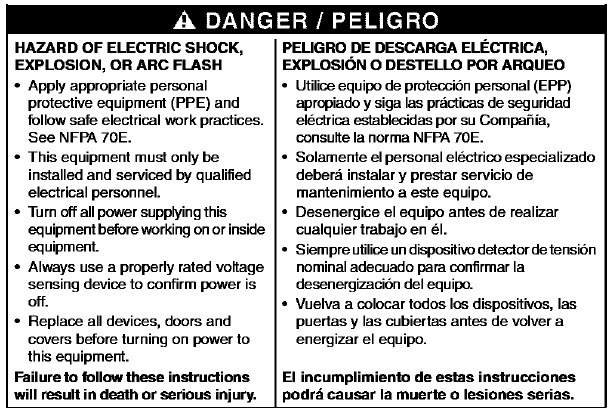

El video adjunto SÓLO sirve para complementar las INSTRUCCIONES que vienen con el kit. Asegúrese de leer las instrucciones y toda la información de seguridad a continuación que se encuentra en las instrucciones ANTES de trabajar en cualquier equipo eléctrico.
Debajo del video se encuentra una copia en formato PDF de las instrucciones completas.
Asegúrese de desconectar TODA la alimentación que suministra al equipo y verificar que la alimentación esté desconectada usando un dispositivo detector de tensión nominal adecuado, ANTES de trabajar en o con el equipo eléctrico.
1) Una vez que se hayan seguido todos los pasos de seguridad, comience la instalación del kit siguiendo las instrucciones.
2) Retire la cubierta del centro de carga.
3) Retire 3 tornillos de sujeción de conductores adyacentes A de las barras de neutro apropiadas como se muestra en las instrucciones.
NOTA:En un centro de carga QO de 1fase y 3fase, use las barras de neutro internas más cercanas al interruptor automático principal o a las zapatas principales del lado izquierdo o derecho. En un centro de carga Homeline use la barra de la izquierda o de la derecha del interior.
4) Instale la zapata de neutro B SOLAMENTE en la barra de neutro como se muestra en las ilustraciones de las instrucciones.
5) Asegure la zapata de neutro B con el tornillo de montaje C provisto y apriete el tornillo de montaje 40 lbs-pulg (4,5 N-m)
NOTA: LEA TODAS LAS INSTRUCCIONES E INFORMACIÓN DE SEGURIDAD QUE VIENEN CON EL KIT Y NUNCA TRABAJE CON EL EQUIPO ENERGIZADO.
Características de diseño de productos
Línea de productos:
Centros de carga QO o Homeline
Resolución:
La zapata de derivación neutra/tierra LK100AN se instalará en una de las barras de derivación neutra en el interior del centro de carga o se puede instalar en una barra de tierra PK__GTA instalada en el centro de carga.
El LK100AN se montará en la parte superior de la barra quitando los tornillos de sujeción de cableado apropiados que se indican en las instrucciones con el kit. El LK100AN aceptará (1) #6 - 2/0 cable Al/Cu.
El video adjunto SÓLO sirve para complementar las INSTRUCCIONES que vienen con el kit. Asegúrese de leer las instrucciones y toda la información de seguridad a continuación que se encuentra en las instrucciones ANTES de trabajar en cualquier equipo eléctrico.
Debajo del video se encuentra una copia en formato PDF de las instrucciones completas.
Asegúrese de desconectar TODA la alimentación que suministra al equipo y verificar que la alimentación esté desconectada usando un dispositivo detector de tensión nominal adecuado, ANTES de trabajar en o con el equipo eléctrico.
1) Una vez que se hayan seguido todos los pasos de seguridad, comience la instalación del kit siguiendo las instrucciones.
2) Retire la cubierta del centro de carga.
3) Retire 3 tornillos de sujeción de conductores adyacentes A de las barras de neutro apropiadas como se muestra en las instrucciones.
NOTA:En un centro de carga QO de 1fase y 3fase, use las barras de neutro internas más cercanas al interruptor automático principal o a las zapatas principales del lado izquierdo o derecho. En un centro de carga Homeline use la barra de la izquierda o de la derecha del interior.
4) Instale la zapata de neutro B SOLAMENTE en la barra de neutro como se muestra en las ilustraciones de las instrucciones.
5) Asegure la zapata de neutro B con el tornillo de montaje C provisto y apriete el tornillo de montaje 40 lbs-pulg (4,5 N-m)
NOTA: LEA TODAS LAS INSTRUCCIONES E INFORMACIÓN DE SEGURIDAD QUE VIENEN CON EL KIT Y NUNCA TRABAJE CON EL EQUIPO ENERGIZADO.
