Cómo controlar la transparencia de un objeto con un booleano en el software Ecostruxure Operator Terminal Expert

Cuestión:
Buscando un ejemplo sobre cómo controlar la transparencia de un objeto con una variable BOOL.

Línea de productos:
Ecostruxure Operator Terminal Expert (EOTE)

Resolución:
Para controlar la transparencia de un objeto con un BOOL, debe utilizar un Convertidor que toma el valor del BOOL para generar un valor entero que represente el porcentaje de Transparencia.

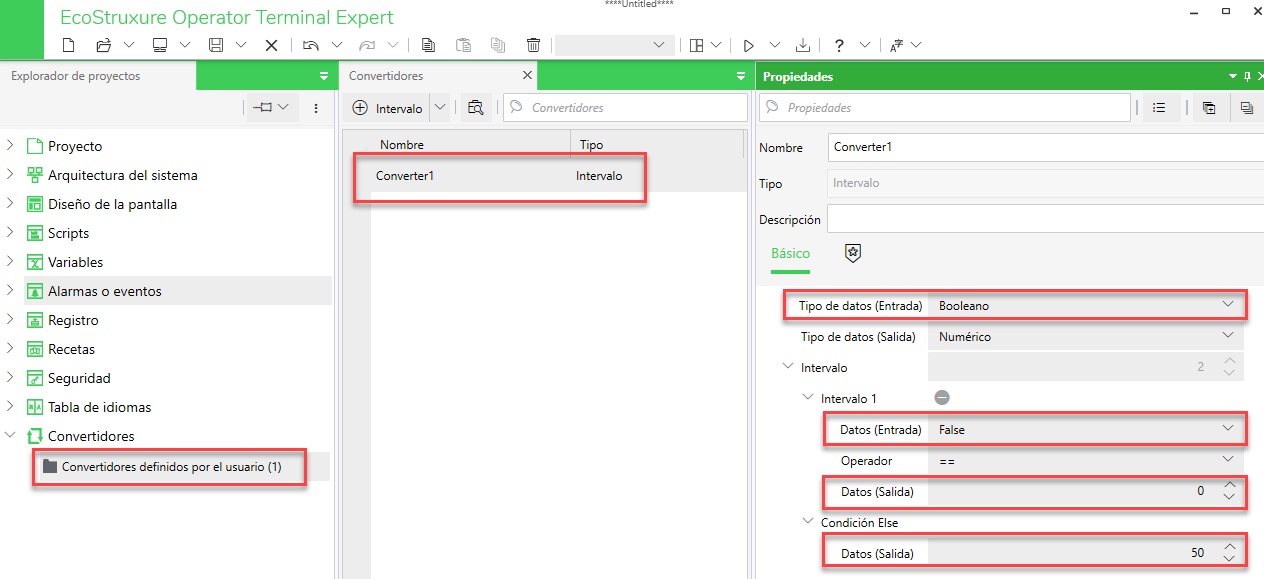

1) Crear un convertidor de tipo Intervalo bajo la sección "Convertidores" de Ecostruxure Operator Terminal Expert.


2) Cree una variable BOOL para utilizar con el convertidor.
3) En el objeto que desea controlar la transparencia, adjunte la variable BOOL a la propiedad "Transparencia". Al agregar BOOL, asegúrese de activar el convertidor.


Cuando BOOL es Falso, el objeto aparecerá normal. Cuando el BOOL es verdadero, el objeto será 50% transparente. NOTA: Puede establecer su propio valor de transparencia en el convertidor.
