Cuestión
¿Cuál es la causa de un error FDH-C1C0H en una HMI con Vijeo Designer V6.2?
Situación típica:
"PLC devolvió un código de error. (FDH - C1C0H)" aparece cuando el proyecto Vijeo Designer se está ejecutando en un HMI o en modo de simulación hablando con el PLC. Puede aparecer en la pantalla el parpadeo de iconos de mala calidad de datos (triángulo amarillo con puntos de exclamación).
Línea de productos
Ecostruxure Control Expert (Unity Pro), Vijeo Designer
Medio ambiente
HMI Harmony / Magelis (o HMI simulada de Vijeo Designer), Ecostruxure Control Expert / Unity Pro PLC (o PLC simulado)
Causa
El error FDH-C1C0H suele presentarse cuando el vínculo de variables con la aplicación de Ecostruxure Control Expert / Unity Pro (variables exportadas como .XVM o proyecto .STU) está desactualizado.
Las direcciones de dispositivo asociadas a las variables se asignan a la aplicación del PLC justo antes de una descarga. Cada vez que se realizan cambios la aplicación, se genera un conjunto único de direcciones de dispositivo al momento de la generación del código.
Resolución
Para resolver esto, debe asegurarse de que la aplicación de Ecostruxure Control Expert / Unity Pro esté en línea igual que el PLC. De lo contrario, genere los cambios más recientes y complete una descarga en el controlador. Exporte las variables a un archivo XVM (o guarde el proyecto como un archivo STU). Esto generará el último conjunto de direcciones de dispositivo asociadas con las variables actuales.
En Vijeo Designer, actualice el vínculo de variables y vuelva a descargar el proyecto a la HMI (o simule la HMI).
Pasos:
1) Conectarse al PLC en Unity Pro / Ecostruxure Control Expert
2) Haga clic derecho en "Variables and FB instances".
3) Elija "Export...".
·4 Guarde el archivo en la ubicación que desee y como tipo "Data mapping (*.XVM)"
5) Ahora, vaya a Vijeo Designer y haga click derecho en "Variables"

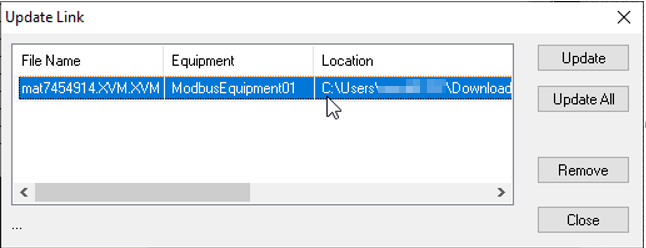

6) Elija la opción "Actualizar Vínculo...". Aparecerá el cuadro de diálogo Actualizar vínculo.
El archivo XVM vinculado original aparecerá en esta ventana en una fila de la tabla.
[Caso 1] Si el archivo tiene el mismo nombre y está presente en la misma ruta de acceso, el color del texto será negro.
[Caso 2] Si el nombre del archivo o la ubicación aparecen en rojo, significa que el archivo XVM no está presente en la ubicación original de su ordenador.
Para [Caso 1]: Seleccione la fila y haga clic en "Actualizar". Vijeo Designer vinculará las nuevas direcciones a las variables existentes en el proyecto (no duplicará ni agregará ninguna nueva).
Para [Caso 2]: existen dos opciones:
Opción 1: Cambie el nombre del archivo XVM exportado desde el paso 5 al mismo nombre y ubicación que se muestra en el cuadro de diálogo Actualizar vínculo. Vuelva a abrir la ventana "Actualizar vínculo" de las variables en Vijeo Designer.
Seleccione la fila y haga clic en Actualizar, y Vijeo Designer vinculará las nuevas direcciones con las variables existentes en el proyecto (no duplicará ninguna).
Opción 2: Seleccione la fila y haga clic en Actualizar. Vijeo Designer le solicitará que elija un nuevo archivo.
En la lista desplegable Tipo de archivo, seleccione "UnityPro symbol export files (*.XVM)".
Seleccione el archivo que se exportó del paso 5 y haga clic en Abrir.
Vijeo Designer vinculará las nuevas Direcciones a las variables existentes en el proyecto (no duplicará ninguna).
NOTA:
Si en este punto, los pasos de resolución anteriores no resuelven el problema, es posible que tengas tipos de datos de usuario en Vijeo Designer que estén fuera de sincronización con el proyecto del PLC debido a un cambio importante de una Estructura en el proyecto del PLC.
Para identificar y resolver este problema, consulte las preguntas frecuentes relacionadas (FAQ000265177).
