¿Cómo vincular variables de un PLC Rockwell a EcoStruxure Operator Terminal Expert?
Cuestión:
¿Cómo vincular variables de un PLC Rockwell a EcoStruxure Operator Terminal Expert?
Línea de Productos:
Operator Terminal Expert, Compact Logix,Rockwell PLC
Resolución:
Para poder enlazar las variables del Compact Logix necesitarás seguir los siguientes pasos:

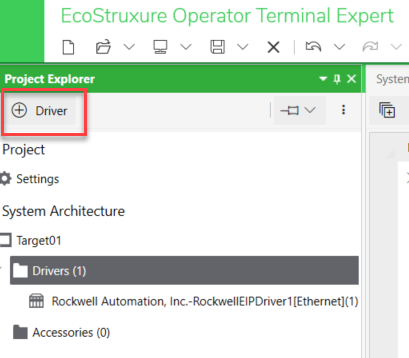

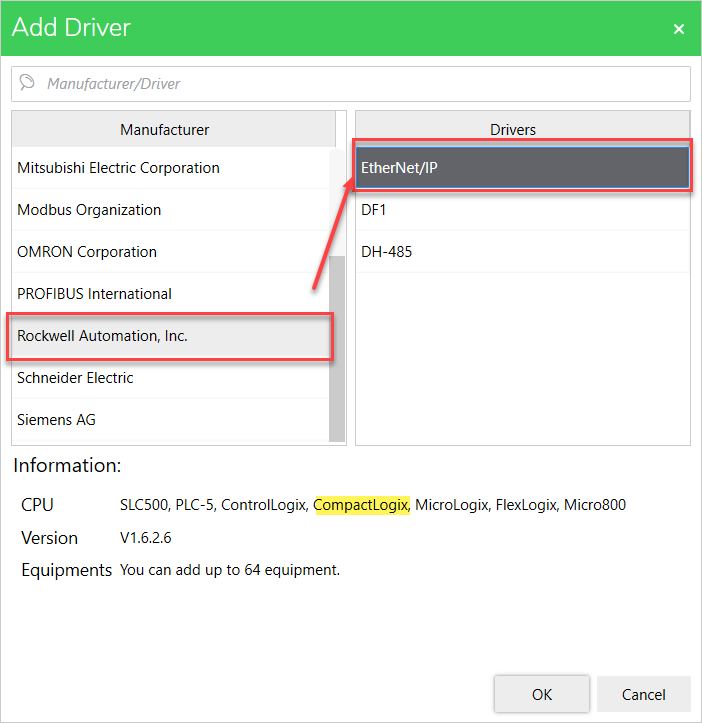

1. Agrega el Driver correcto a tu proyecto en Operator Terminal Expert.

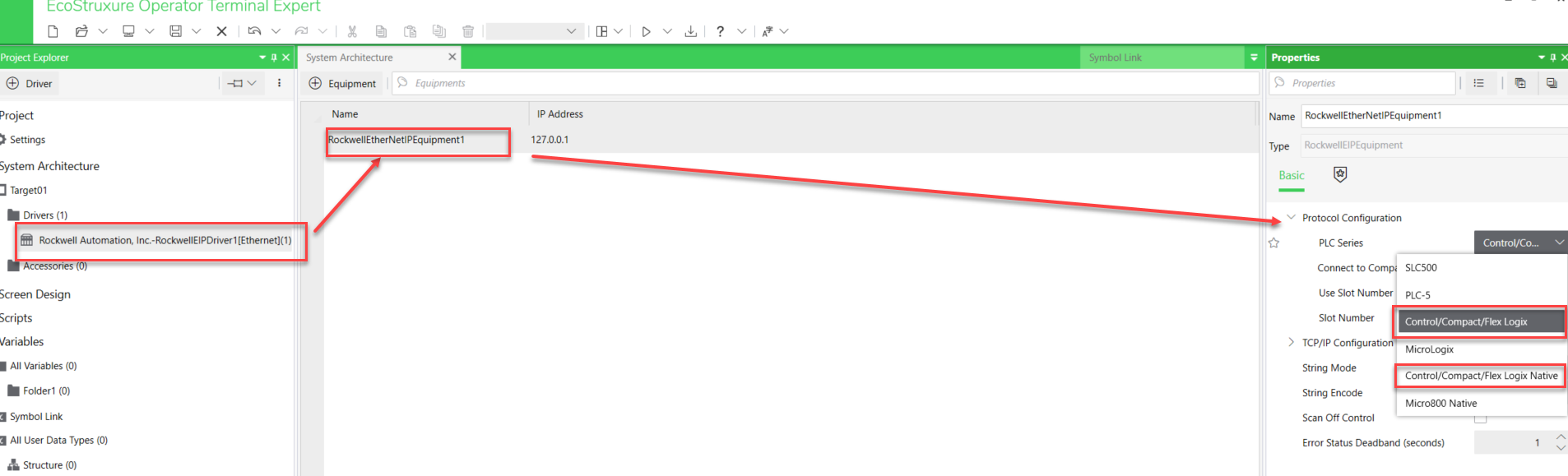

2. Una vez que se haya agregado, dentro del driver deberás seleccionar el formato de las variables que vas a vincular. En el caso de Control/Compact/Flex Logix, hay dos opciones; estas son las diferencias:
-Control/Compact/Flex Logix: Para variables de Address (%).
-Control/Compact/Flex Logix Native: Para variables de Tags (palabras).

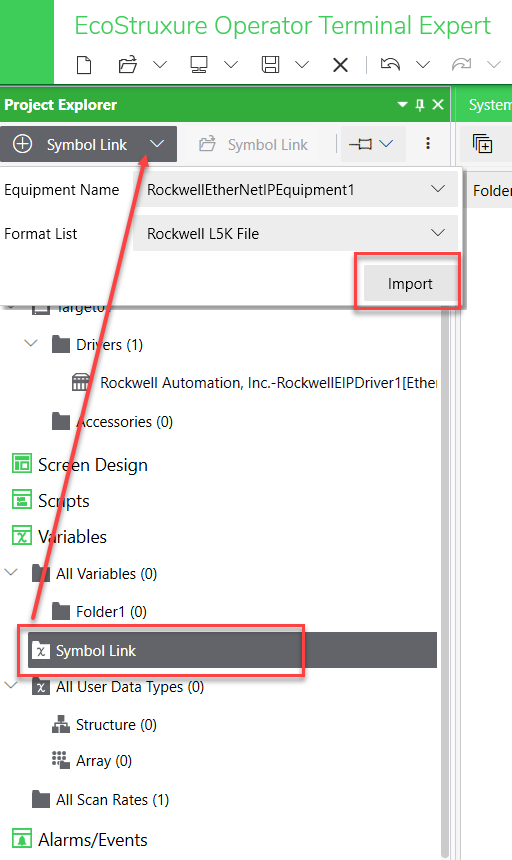

3. Finalmente, podrás importar las variables a Operator. (archivo .L5K)

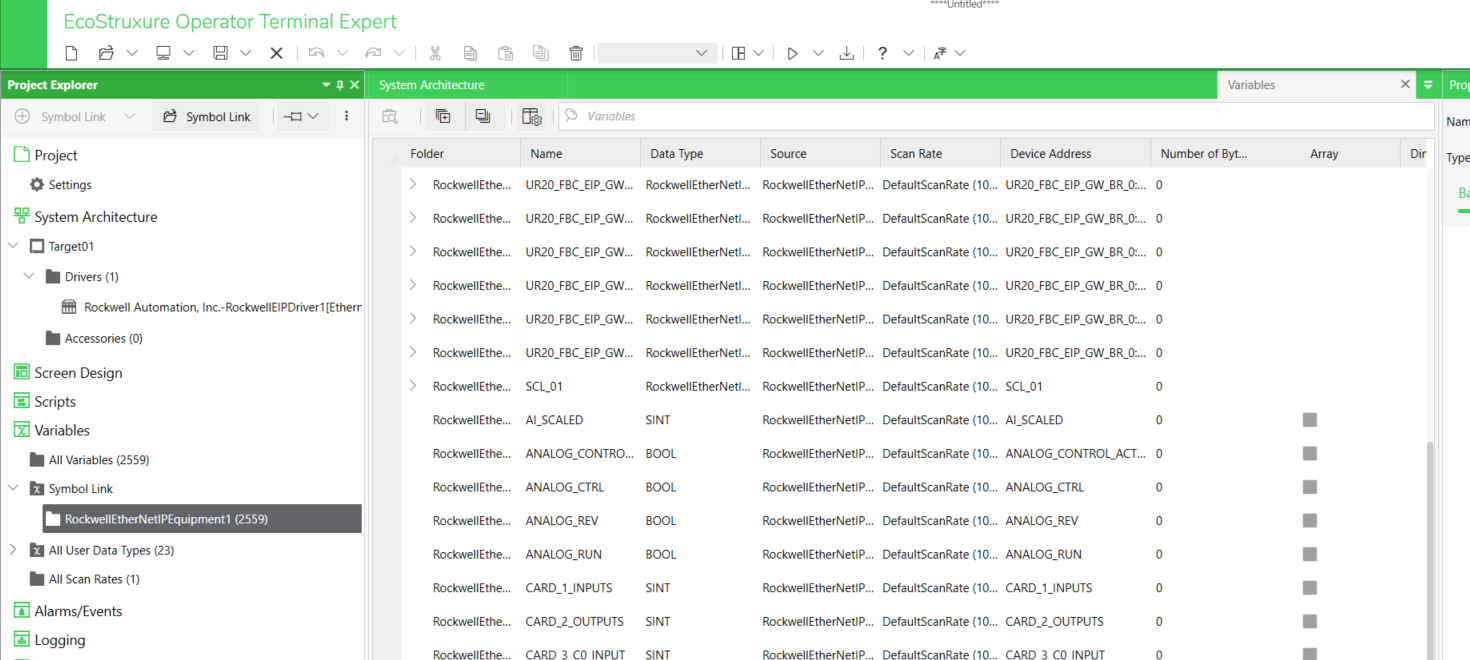

4. Todas las variables aparecerán en tu pantalla después de que estén vinculadas.
Notas: Es importante tener en cuenta que la última versión de Operator Terminal Expert 3.5 SP1 es compatible con Studio 5000 v36. Es importante verificar las versiones para confirmar la compatibilidad.
