Powerlogic P7 - No se visualiza la tensión utilizando el esquema PT Delta abierto y la señal 52A no responde
Problema:
El cliente informa que no se muestran las tensiones y que falta el estado de la entrada 52B en el panel mímico.
Producto:
Relé PowerLogic P7
Entorno:
Relé configurado con un esquema Open Delta PT y panel mímico HMI local habilitado.
Causa:
La configuración del display mimic no se actualizó correctamente para reflejar el esquema PT y el estado de la entrada, lo que provocó que el HMI local mostrara datos incompletos o incorrectos.
Resolución:

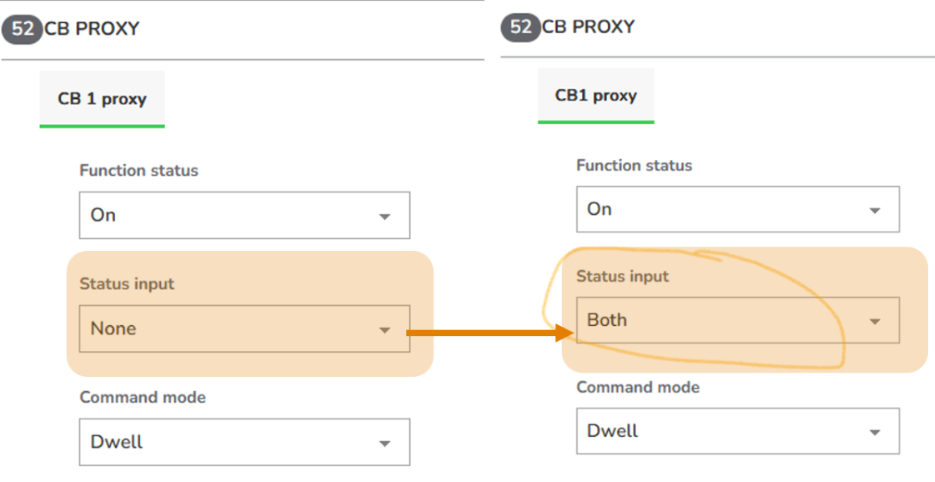

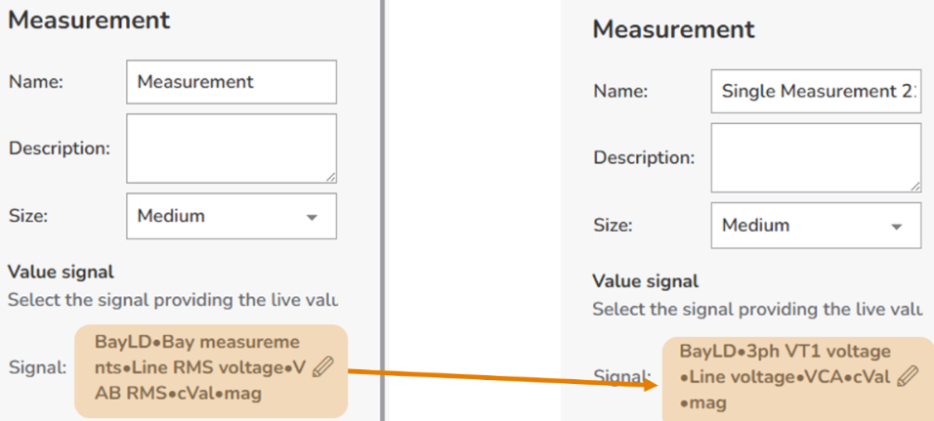

Actualice la configuración del display mímic para asegurarse de que la HMI local muestre correctamente los valores y animacion. A continuación se muestran las configuraciones recomendadas y los ajustes de diseño:
Publicado para: Schneider Electric Mexico
