Questão:
Como tiro o status PRA na IHM do ATV61 e ATV71
Linha de Produto:
Inversor de frequência da linha Altivar 71 - ATV71 e Altivar 61 - ATV61
Causa:
Orientar o usuário sobre o bloqueio de operação do inversor com indicação na IHM 'PRA'
O ATV71 e ATV61 foram descontinuados substituídos pelas linhas ATV630 /ATV930 /ATV340
Resolução:
Importante : antes de proceder aos ajustes abaixo verifique as condições de segurança de pessoal, da máquina e do local de operação. Complemente esta orientação com a dos manuais do ATV71 e ATV61, e da máquina acionada.
Anexo documento orientativo sobre como tratar o status PRA dos Inversores de Frequência Altivar 61 e Altivar 71.

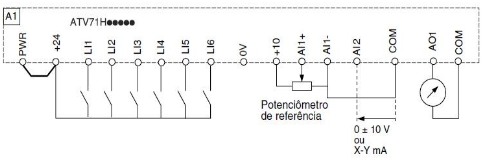

Basicamente a indicação PRA ocorre quando a conexão no borne PWR não recebe a tensão +24V.
Se o jumper (de fábrica) ainda existe, verifique o aperto dessa conexão do jumper ou substitua por uma fiação nova.
Caso haja um circuito ligado ao borne PWR, verifique o motivo do circuito estar aberto impedindo a chegada da tensão 24V no borne PWR.
Meça se chega tensão 24V no borne PWR em relação relação ao borne COM
Verifique a existência da tensão interna 24V na placa de controle, medindo +24 com borne COM
Siga demais orientações no arquivo anexo, para sanar esse bloqueio do inversor por 'PRA'.
Para apoio adicional :
Ajustes básicos iniciais do ATV61 : https://www.se.com/br/pt/faqs/FA284296/
Ajustes básicos iniciais do ATV71 : https://www.se.com/br/pt/faqs/FA327663/
Remessa para reparo/revisão/avaliação pela Schneider : https://www.se.com/br/pt/faqs/FAQ000222157/
Assistência técnica autorizada : https://www.se.com/br/pt/faqs/FAQ000207564/
Caso sua dúvida persista, nos contate! -> https://www.se.com/br/chat
