Questão:
Informação sobre a pinagem dos conectores RJ45 do ATV71 e ATV61
Linha de Produto:
Inversores de frequência das famílias Altivar 71 - ATV71 e Altivar 61 - ATV61
Causa:
Usuário necessita detalhes da função de cada pino do conector RJ45 existente no ATV71 e ATV61
Resolução:
O ATV61 e ATV71 possuem duas portas de comunicação padrão de fábrica, sendo que a porta frontal de comunicação Modbus RTU é de uso exclusivo para IHM e a porta inferior é para uso da rede de comunicação nos protocolos Modbus RTU e CANopen.

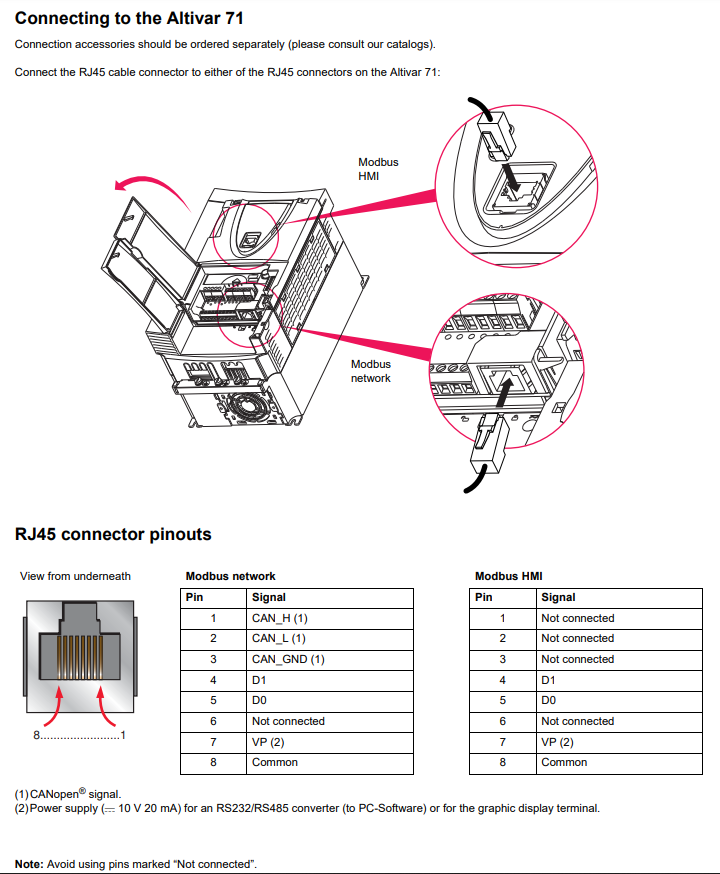

Abaixo print retirado do manual Modbus https://www.se.com/ww/en/download/document/1755863/
Para mais detalhes do uso dos protocolos Modbus e CanOpen (e outros através de placas opcionais) consulte documentação completa em :
ATV71 -> https://www.se.com/br/pt/faqs/FA327658/
ATV61 -> https://www.se.com/br/pt/faqs/FA326358/
P.S. - no catálogo há sugestões de acessórios para cada rede de comunicação (a verificar se ainda estão em comercialização)
Caso sua dúvida persista, nos contate! -> https://www.se.com/br/chat
