Como especificar corretamente um contator?

Questão:
Como especificar e dimensionar um contator corretamente para minha aplicação;

Linha de Produto:
Contatores de potência Tesys família:

Para detalhes consulte

Resolução:

1-) Para correta especificação de um contator é necessário saber os  dados abaixo:

  • Tipo de carga a ser controlada, exemplo: [motor, resistência, lâmpada (tipo de lâmpada e quantidade)....];
  • Tensão de alimentação da carga : valor da tensão em Vca  Vcc;
  • Tensão de alimentação do comando elétrico: Qual é a tensão da bobina do contator ( Valor em Vca ou Vcc);
  • Valor da corrente nominal  e qual é a classe de trabalho, exemplo: (AC1 – AC3 – DC1 – DC5...) ou potência nominal e classe de trabalho, exemplo: (AC1 – AC3 – DC1 – DC5...); Consulte a diferença das categorias : https://www.se.com/br/pt/faqs/FA378681/
  • Número de polos de potência, exemplo: (3P, 4P...);
  • Quantidade de contatos auxiliares;
  • Caso necessário informar demais acessórios;

2-) Com os dados acesse o seletor de produto de cada oferta para especificação como exemplo abaixo:

  • Contator 12A em AC3; 3 polos ; Partida reversora; 1NA Auxiliar ; Bobina em 24VCA;

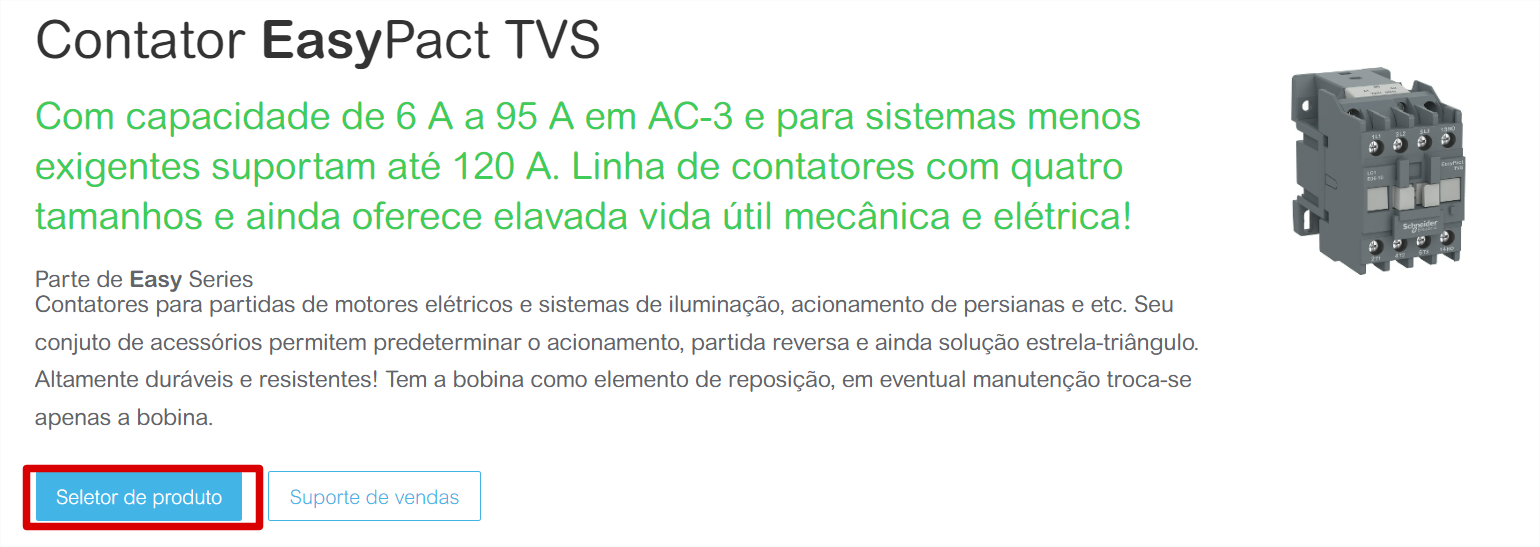

Seleção

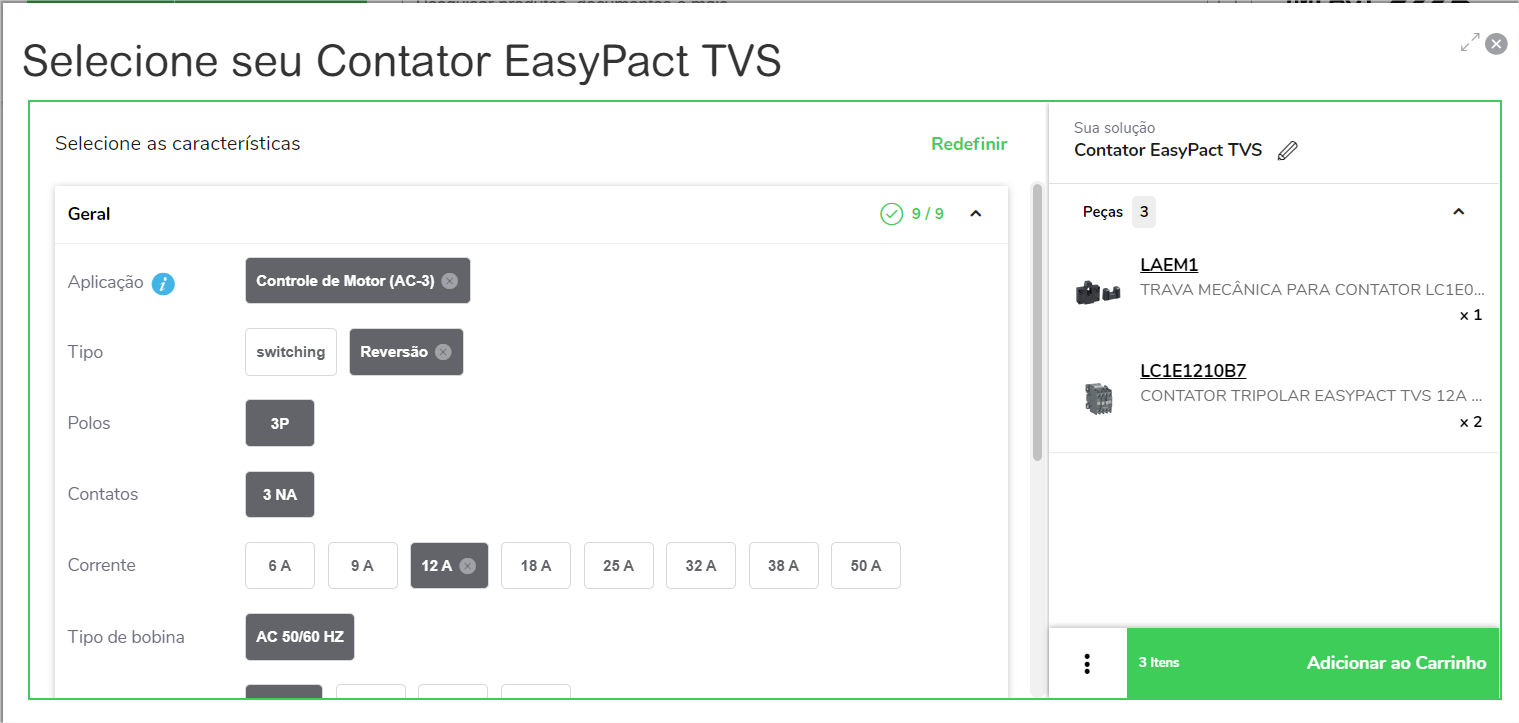

Seleção1
3-)Para acessar o seletor de cada oferta clique no link abaixo:

Para Easypact TVS::
https://www.se.com/br/pt/product-range/60145-contator-easypacttvs-/?parent-subcategory-id=86334

Para especificar Tesys micra (Tesys K)  acesse:
https://www.se.com/br/pt/product-range/666-contator-tesys-k--/

Para especificar Tesys Deca ( Tesys D) acesse:
https://www.se.com/br/pt/product-range/664-contatores-tesys-deca/

Para Especificar Tesys Giga ( Antigo Tesys F) acesse:
https://www.se.com/br/pt/product-range/26322422-contatores-tesys-giga

Maiores informações consulte:
A Schneider Electric possui ferramenta para dimensionamento de partidas de motores?
https://www.se.com/br/pt/faqs/FA276740/

Caso sua dúvida persista, nos contate! → https://www.se.com/br/chat
