Questão:

STBEHC3020 - Habilitar contagem

Linha de Produto:

Modicon STB

Resolução:

Para habilitar a contagem no módulo STBEHC3020, é necessário escrever no terceiro registro de saída o valor 4 para reset e na sequencia o valor 2 para habilitar a contagem (neste exemplo, ID4_Direct).

O valor da leitura é obtida no quinto registro de entrada (neste exemplo, ID4_Current_Value_Input_Counter).

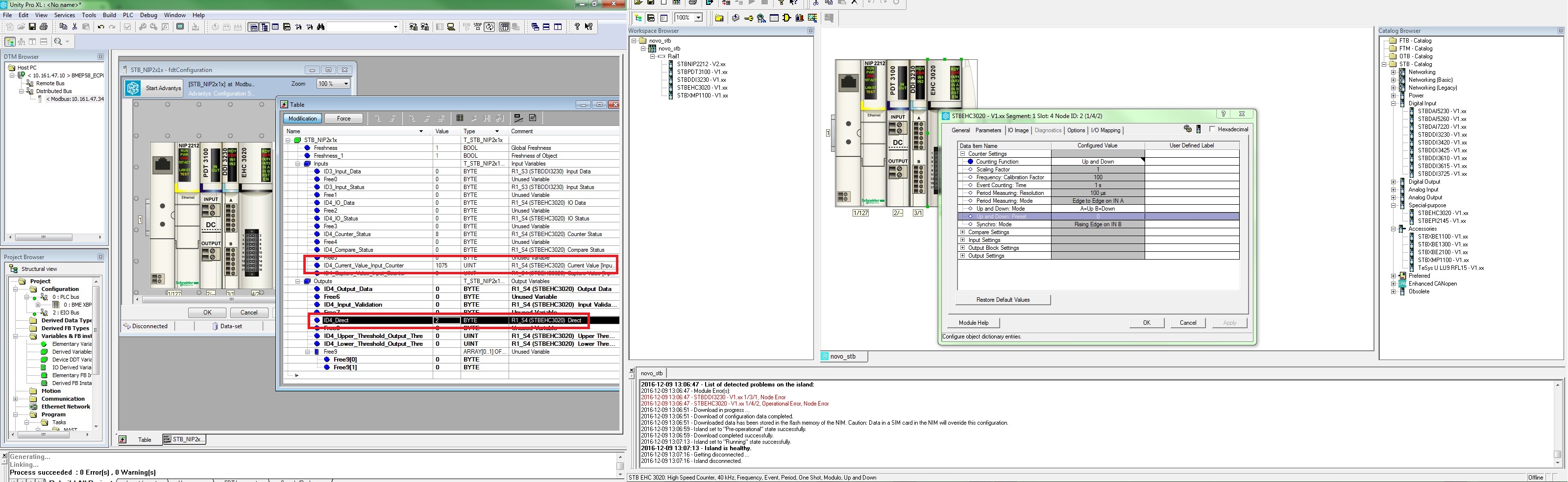

A configuração ilustrada é de um controlador M580 (BMEP584040) em comunicação Modbus TCP/IP com a STBNIP2212.

Caso sua dúvida persista, nos contate! -> https://www.se.com/br/chat
