Questão:
Configuração Contador Rápido (HSC) como bi-direcional - Machine Expert Basic
Linha de Produto:
Machine Expert Basic, M221, M200
Resolução:

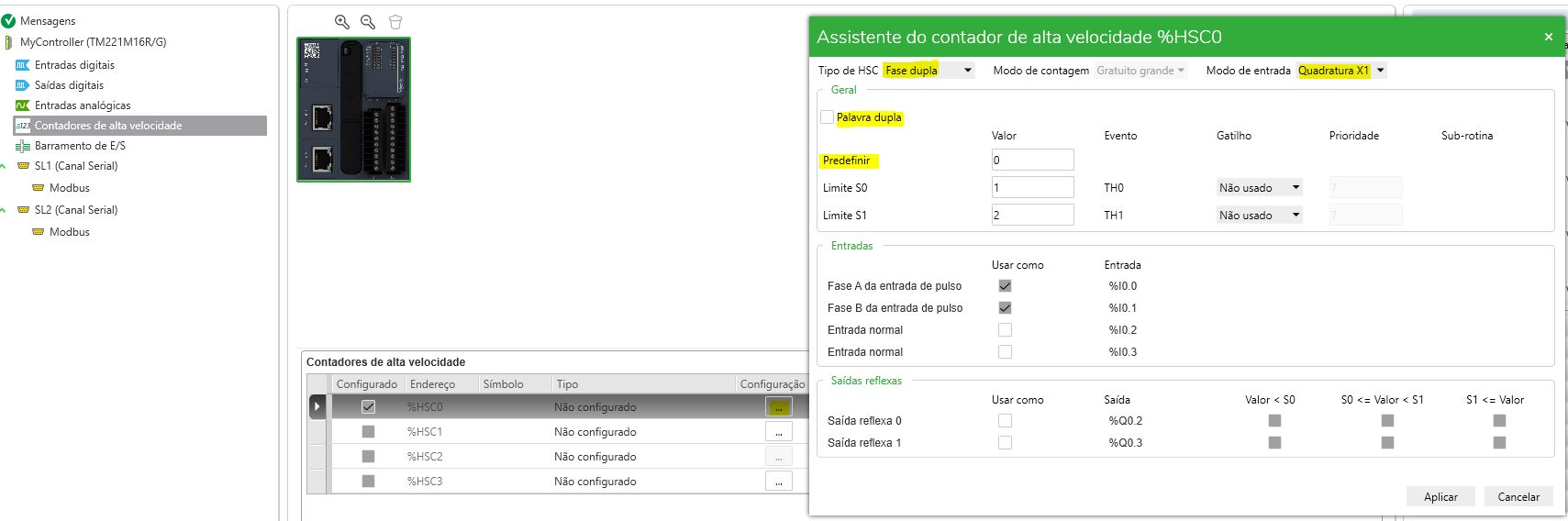

Utilizar o bloco %HSC configurado como quadratura.
Para que seja apresentado o valor de contagem em sentido horário e anti horário, mover o valor da variável %HSC0.V para uma %MWx.
As variáveis HSCx.V são to tipo UINT (0...65535)
As variáveis %MWx são do tipo INT (-32768...32767)
Quando utilizada o HSC como double word deve se considerar os seguintes valores
As variáveis HSCx.VD são to tipo UINT (0...4294967295)
As variáveis %MDx são do tipo INT (-2147483648...2147483647)
Caso sua dúvida persista, nos contate! -> https://www.se.com/br/chat
Configuração Contador Rápido (HSC) como bi-direcional - Machine Expert Basic
Linha de Produto:
Machine Expert Basic, M221, M200
Resolução:
Utilizar o bloco %HSC configurado como quadratura.
Para que seja apresentado o valor de contagem em sentido horário e anti horário, mover o valor da variável %HSC0.V para uma %MWx.
As variáveis HSCx.V são to tipo UINT (0...65535)
As variáveis %MWx são do tipo INT (-32768...32767)
Quando utilizada o HSC como double word deve se considerar os seguintes valores
As variáveis HSCx.VD são to tipo UINT (0...4294967295)
As variáveis %MDx são do tipo INT (-2147483648...2147483647)
Caso sua dúvida persista, nos contate! -> https://www.se.com/br/chat
Publicado para: Schneider Electric Brasil
