Como configurar os termostatos da série SE8000 (BACnet MSTP) no EBO?

Questão:

Como realizar a configuração dos termostatos da série SE8000 (BACnet MS/TP) no EBO?

Linha de Produto:

SpaceLogic™ SE8000 Room Controller.

EcoStruxure Building Operation (EBO).

Ambiente:

Conectando um termostato da série SE8000 no software EcoStruxure Building Operator (EBO).

Causa:

Orientações sobre a conexão e configuração do termostato SE8000 em um sistema EBO.

Resolução:

Assista o vídeo tutorial abaixo ou siga os passos descritos abaixo:

Passo-a-passo:

1. Acesse a “WorkStation” --> “Servers” --> Acesse a “BACnet Interface” do Automation Server.

2. Clique com o botão direito do mouse sobre a “BACnet Interface” e crie um novo objeto .

Imagem 1 - Criando uma BACnet Interface no EBO

3. Nomeie o objeto e configure a rede MSTP:

  • Network ID: Insira um ID de rede único (ex.: “2”), considerando que “1” já está atrelado a rede IP.
  • Clique em “Create” para cria a rede BACnet MSTP.

Imagem 2 - Configurando a rede MSTP BACnet no EBO

4. Agora, clique com o botão direito do mouse sobre a rede BACnet MSTP criada para criar um novo dispositivo BACnet (no caso, o termostato SE8350).

Imagem 3 - Adicionando um dispositivo a rede BACnet MSTP no EBO

5. Nomeie o novo dispositivo e clique em “Create”.

6. Selecione a opção “Upload from BACnet device” e insira o ID de Instância BACnet configurado para o termostato.

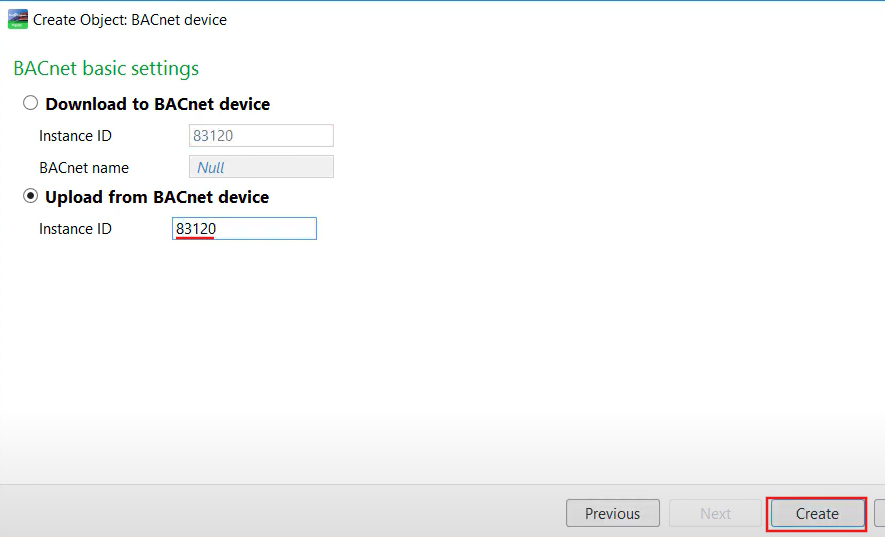

Imagem 4 - Inserindo o ID de instância BACnet do termostato SE8000 no EBO

7. Uma vez criado o dispositivo, é possível visualiza-lo abaixo da rede MSTP na árvore hierárquica do EBO.

8. Para configurar o termostato, é preciso realizar o upload de objetos do SE8000 no EBO. Para isso, clique com o botão direito do mouse no termostato e selecione “Device” --> “Upload all objects”.

Imagem 5 - Upload de objetos BACnet no termostato SE8000 no EBO

9. Após alguns segundo, o upload será concluído, você pode fechar a janela de upload e acessar a aba de “Application” abaixo do dispositivo termostato na árvore hierárquica do EBO.

10. Agora é possível visualizar todos os objetos do termostato e alterar seus valores. Caso não consiga visualizar o valor atual de cada abaixo:

  • Basta clicar com o botão direito no cabeçalho da tabela e clicar em “Add/Remove Columns”.

Imagem 6 - Adicionando a coluna de "Value" na aplicação do termostato SE8000 no EBO

  • Adicione o elemento “Value”.

Imagem 7 - Selecionando o elemento "Value" na coluna do EBO

12. Pronto, o termostato está adicionado e você já pode alterar as configurações do dispositivo.

Caso a dúvida persista, nos contate -> https://www.se.com/br/chat
