Como criar uma variável IO scanner no M580 DTM

Problema
Como criar uma variável IO scanner no M580 DTM

Linha de Produto
M580, EcoStruxure Control Expert (antigo Unity Pro)

Ambiente
Unity Pro v13.1, Windows 10 version 1902, BMEP583040

Resolução
Os seguintes passos podem ser utilizados para criar uma variável IO scanner no M580 DTM.

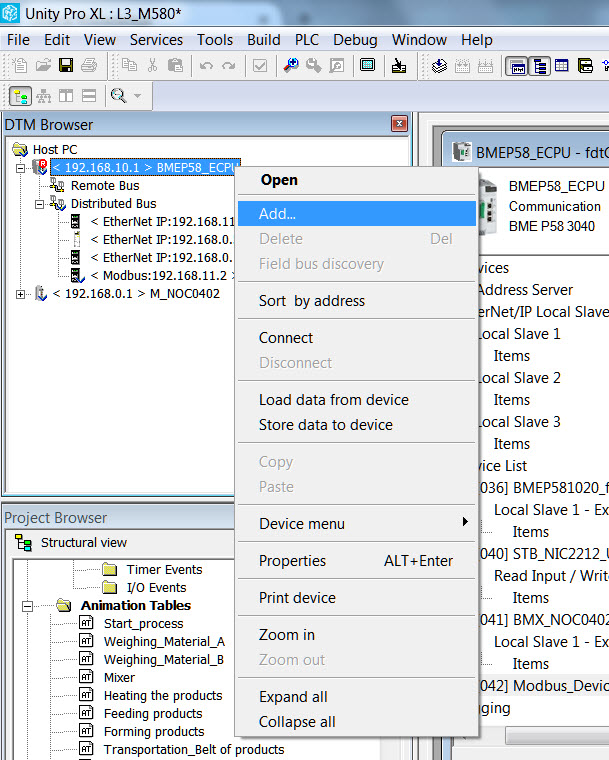

-      Abrir o DTM Browser
-      Clicar com o botão direito no M580 e selecionar Add

-      Clicar em Modbus Device na janela Add

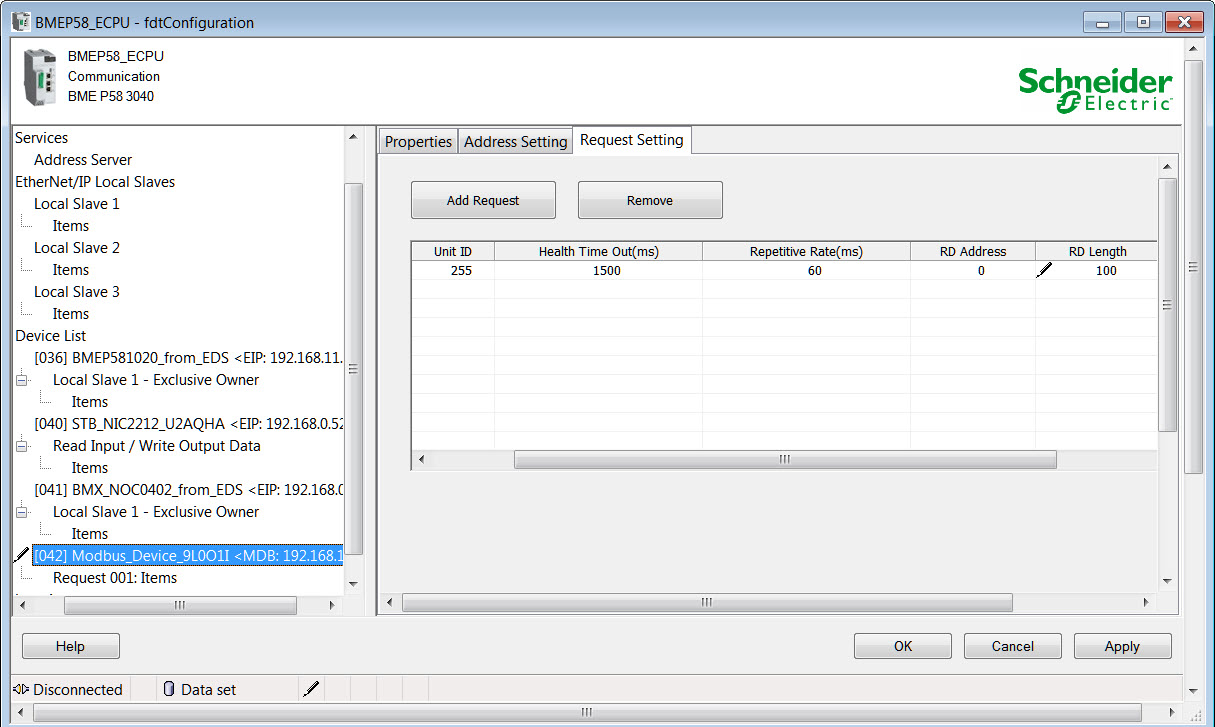

-      Clicar em Add Request para adicionar um item a tabela Request Setting (i.e., adicionar uma requisição de comprimento 100)
-      Clicar em Apply
-      Clicar em OK

-      Clicar em Request Items

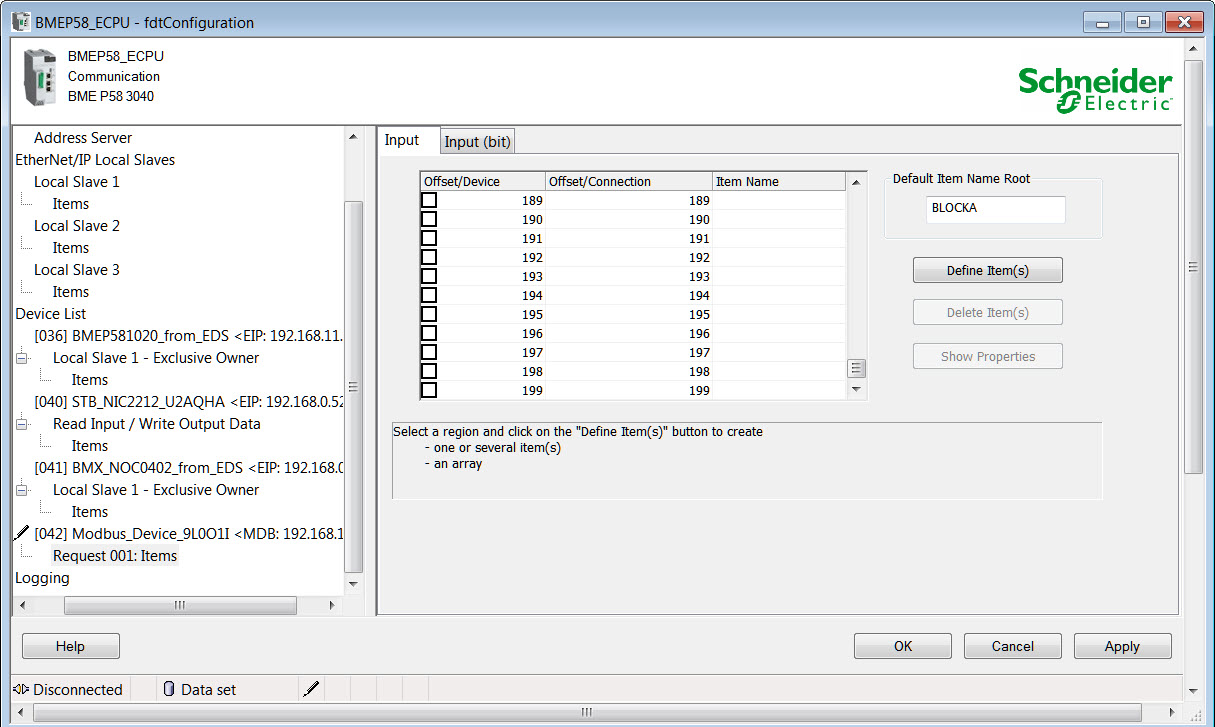

-      Se você navegar sobre a lista, isso mostrará 200 itens. (2 bytes por word) para Input e Output tab.

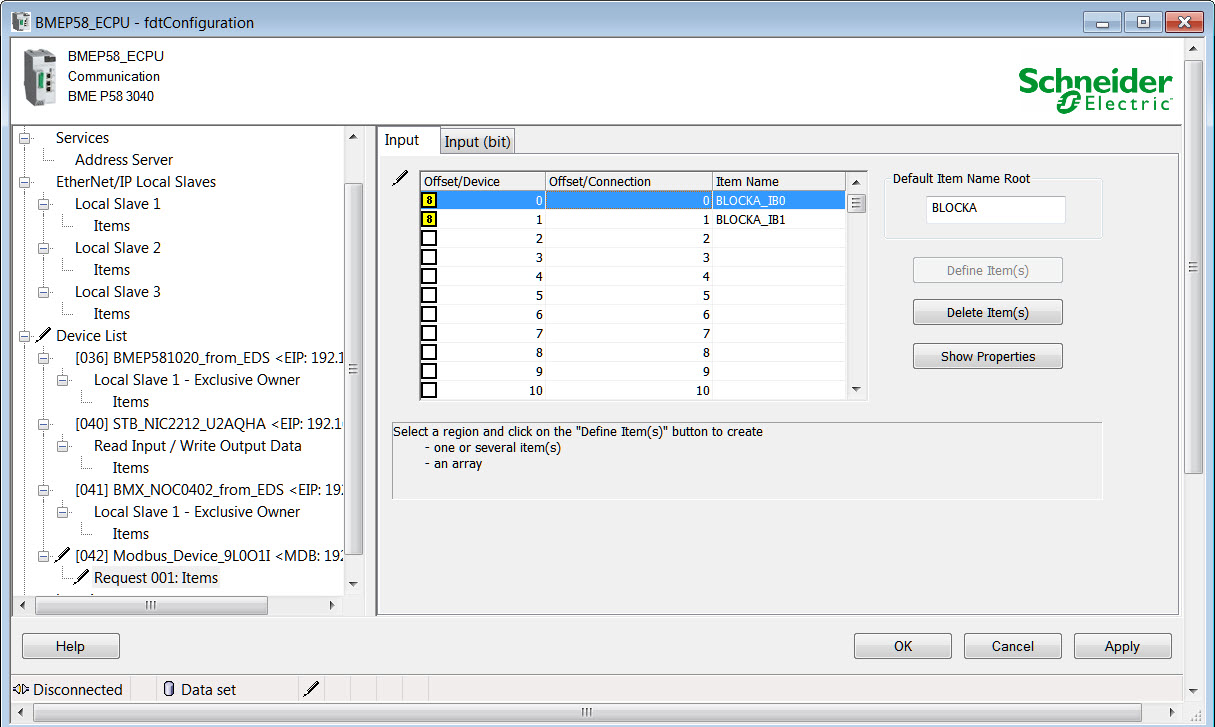

-      Clicar num item da linha para selecionar
-      Clicar em Deinfe Item(s)

-      Selecionar um tipo de variável
-      Digitar um nome para a variável
-      Clicar em OK

-      Clicar Apply

Abrir o Data Editor.
Se você tentar declarar uma variável %MW ao dispositivo da variável DDT, isso falhará.

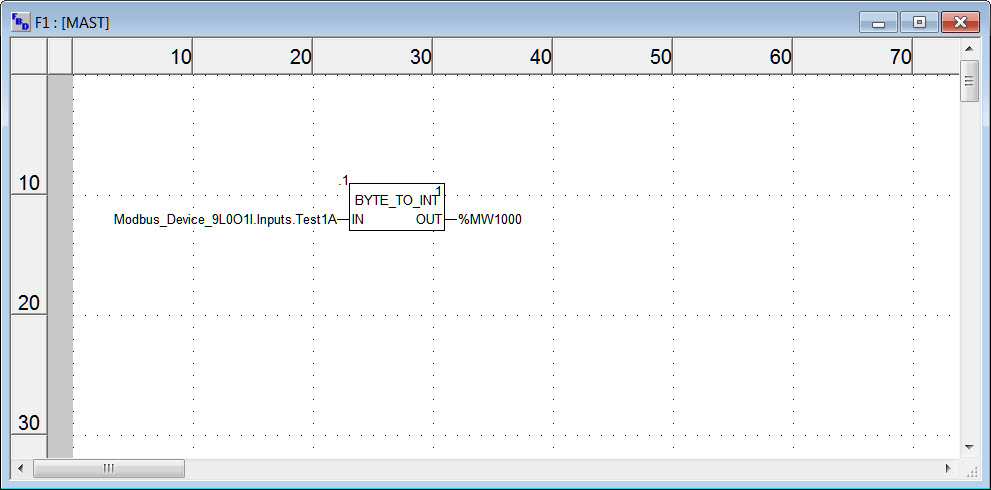

Nota: Em ordem de declarar um registro ao dispositivo da variável DDT, ele deve ser conevertido para INT.

Caso sua dúvida persista, nos contate! -> https://www.se.com/br/chat
