Como iniciar o módulo Profibus TCSEGPA23F14F conectado ao M580

Problema
Como iniciar o módulo Profibus TCSEGPA23F14F
Linha de Produto
TCSEGPA23F14F, M580, M340
Ambiente
Unity Pro v13.1, Windows 10 version 1902, BMEP586040 v2.70, TCSEGPA23F14F
Resolução
Se você conectar ao módulo ‘TCSEGPA23F14F Profibus’ depois de configurar e descarregar os dados utilizando o Unity, o DTM mostrará que o módulo está parado e nenhuma opção pode ser encontrada para inicializar o módulo.

A única forma que o módulo ‘TCSEGPA23F14F Profibus’ pode ser inicializado e utilizando o bloco ‘PRM_MGT_M’.

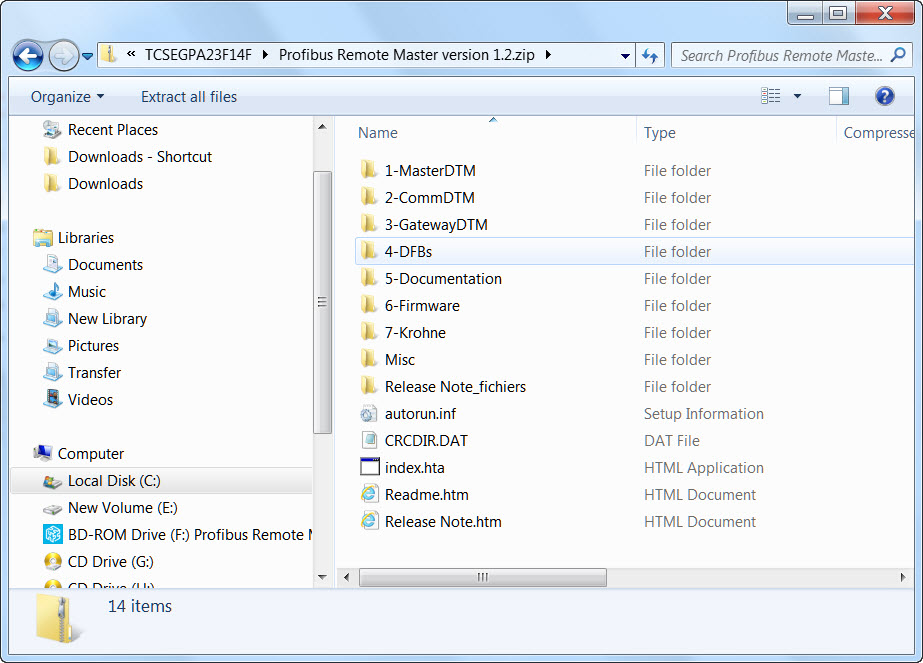

O bloco e adicionado ao Unity durante a instalação da biblioteca DFB que é disponibilizado no CD de instalação do módulo.

Utilize os seguintes passos para adicionar o bloco a aplicação:
-      Abrir o Typer Library Browser

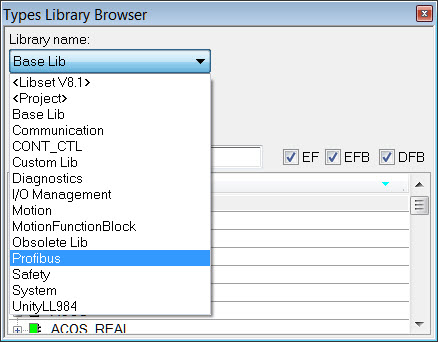

-      Clicar na biblioteca Profibus

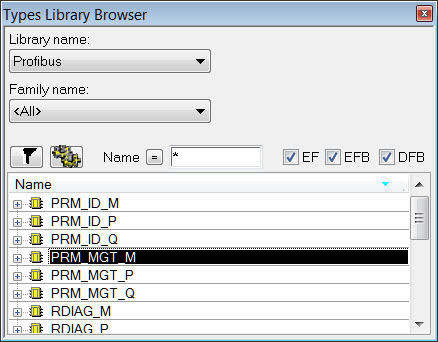

-      Localizar o bloco ‘PRM_MGT_M’ e adicioná-lo a aplicação

-      Configurar os parâmetros como descrito o manual do usuário com exceção da variável MSTR_STS

O manual do usuário tem o seguinte com comentário sobre o parâmetro de entrada ‘Master_Sts’.
Essa entrada deve ser conectada a variável de status do PRM pré-definido gerenciado pelo PRM e alterado ciclicamente.
Tem sido encontrado que isso não funcionará.
Em ordem de inicializar o módulo, a entrada ‘Master_Sts’ deve apontar para a variável ‘PRM Master alias name>_inputs’ que é criado pelo DTM.

Para inicializar o módulo, toggle a entrada ‘REQ_STS’
