Como funciona a saída de status Z1 do relés de segurança XPSU**?

Questão:
Como funciona a saída de status Z1 do relés de segurança XPSU**?

Produtos:
Oferta de relés de segurança XPSU** da Schneider Electric.

Resolução:
A saída Z1 informa pulsos binários referente ao estado do produto ( pronto , erro, etc.), é necessário ler  o sinal da mesma via Function block no CLP.

Para baixar o Fuction Block acesse a aba documentos dentro do datasheet de qualquer rele XPSU** dentro do nosso site veja exemplo do XPSUAK**.
https://www.se.com/ww/en/product/XPSUAK12AP/safety-module-harmony-safety-automation-cat-4-features-xpsuaf-+-pnp-npn-safety-mat-24v-ac-dc-screw/

Será necessário desenvolver a sua lógica  de status conforme a necessidade do projeto lendo os dados do parâmetro q_dwStatus.

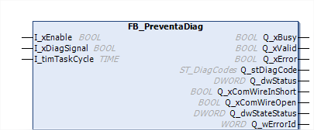

Características lado esquerdo:

• O campo I_xEnable :  Deve ser ativado na sua lógica para habilitar o bloco.
• O sinal I_xDiagSinal: Deve receber a informação da saída  Z1 do XPSU.
• Já o I_Tim Task :É o tempo de ciclo da tarefa na qual o bloco de funções é  solicitado. Usando esse valor de tempo, o bloco de função avalia se a tarefa é rápida o suficiente detectar corretamente o sinal de sequência de bits emitido pelo módulo de segurança Preventa XPS. Ver capítulo Considerações gerais (na página 19) para obter detalhes.

Para maiores detalhes veja a página 19 e 36: https://www.se.com/ww/en/download/document/EIO0000003835/

Características lado direito:

Já ao lado Direito temos os parâmetros de diagnósticos do produto com ele é possível ler cada função de acordo com o guia acima (Link) informado.

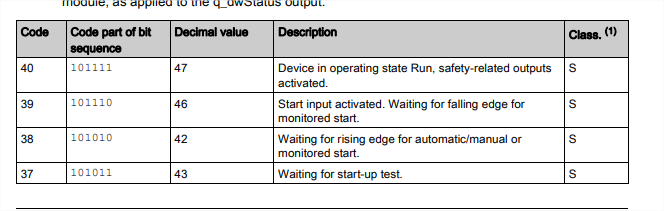

Por exemplo o valor informado na dwStatus quando tudo está ok é :

Decimal value = 47

Maiores detalhes consulte o documento de apoio em anexo e o guia no link acima, sessão 34.

Caso sua dúvida persista, nos contate! → https://www.se.com/br/chat
