Como comunicar XPSMC10802 em TCP IO Scanner com M221?
Questão:
Como comunicar XPSMC10802 em TCP IO Scanner com o Modicon 221?
Ambiente:
Modicon 221 e Harmony XPS MC.
Resolução:

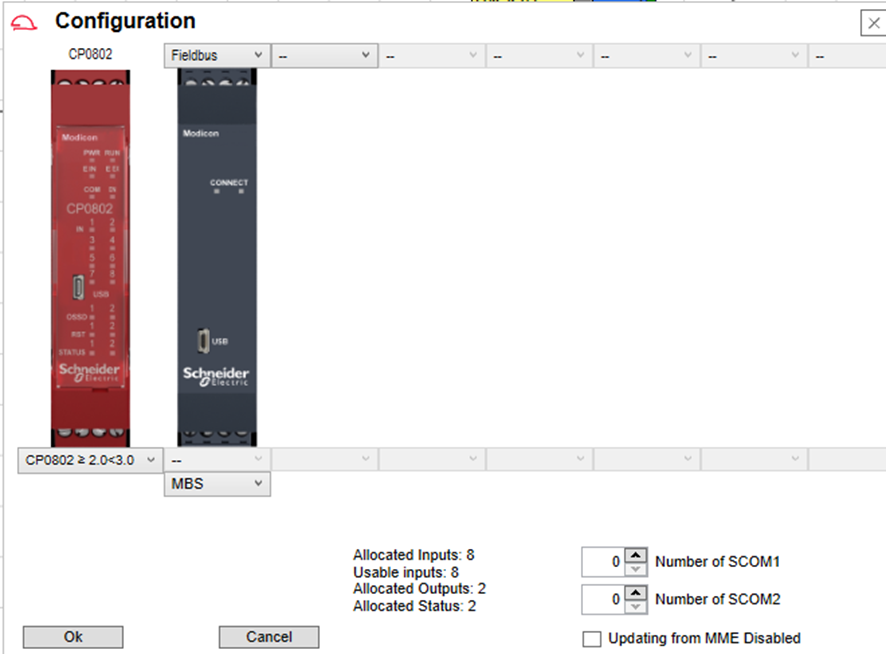

Em seu XPSMC10802 configure as seguintes opções em:
C:\Program Files (x86)\Schneider Electric\SoSafe Configurable\Bus Configurator

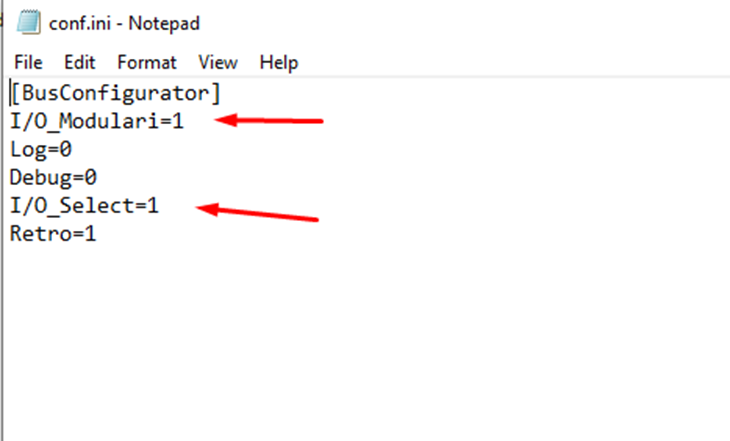

Edite e/ou confirme as configurações do arquivo conf.ini

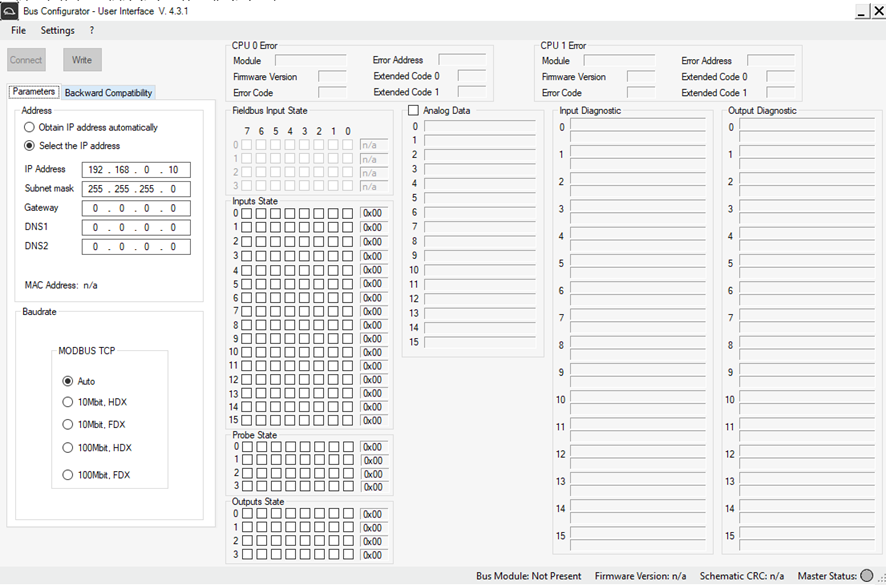

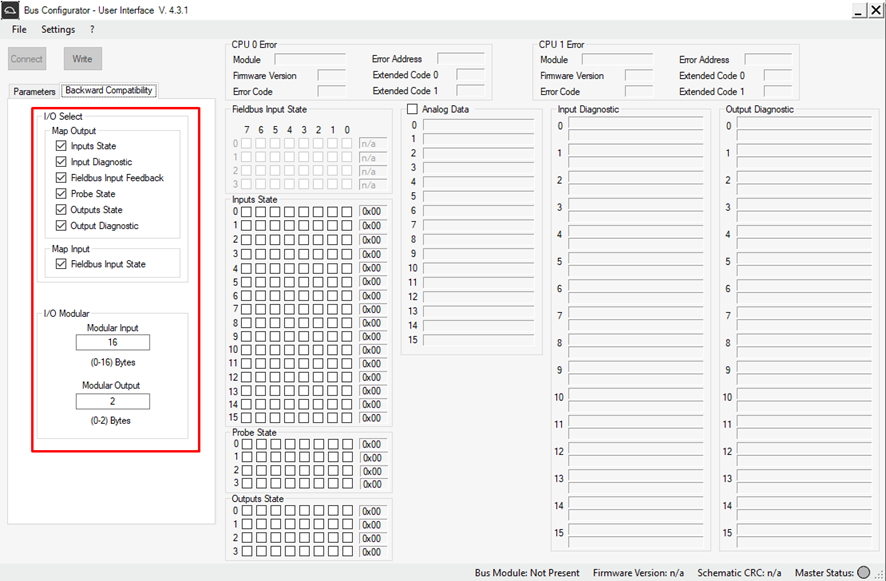

Em seguida confirme e/ou edite as configurações do Bus Configurator conforme abaixo:
Já no M221:
1)Na aba Configuration, configure o IP Address da porta Ethernet do seu controlador.
2) Em Modbus TCP adicione as seguintes configurações ( o exemplo esta configurado para ler Status e Probe ).
(A) Marque a caixa de seleção "Modbus TCP IOScanner" para ativá-lo
(B) Digite o endereço IP do seu servidor Ethernet remoto - em nosso exemplo, estamos usando 192.168.0.10
(C) Clique em Adicionar - isso criará uma Linha de dispositivos representando seu dispositivo e um conjunto de endereços para leitura, gravação ou ambos.
(D) Clique no botão [...] na coluna "Canais para adicionar os endereços de leitura

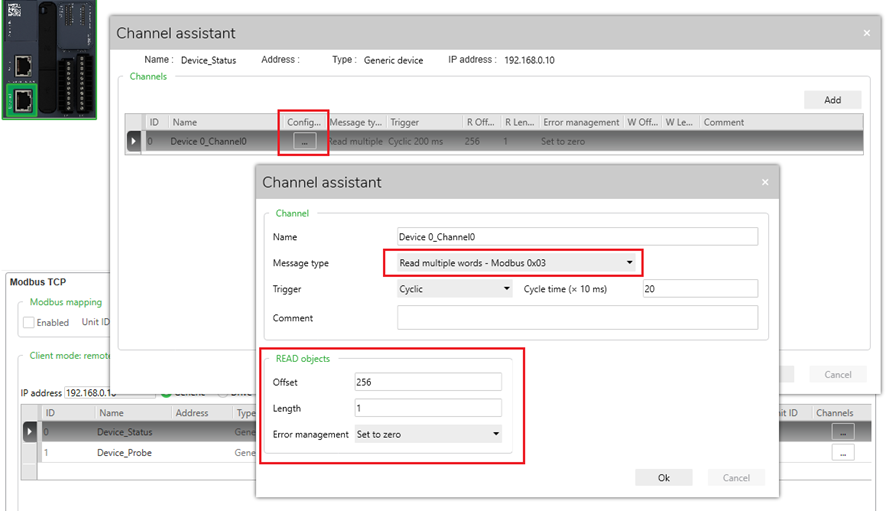

3) Clicar no botão [...] abrirá a tela Channel Assistant:
4) Agora, vá para a guia Programming na barra superior.
5) Em Ferramentas-> Objetos de rede, selecione "Registros de entrada (IOScanner)"
Nesta tela, podemos ver os registros de entrada representados como %IWN300.0.0 ( Status ) %IWN301.0.0 ( Probe )
Para o teste foi utilizado o seguinte mapa de comunicação:
Com probe habilitado e status ok :
Com probe desabilitado e status não ok:
Sugerimos também a leitura das seguintes FAQs:
"EIO0000004014 -Modular Safety Controller Communication Guide ( Mapa de comunicação " : https://www.se.com/br/pt/download/document/EIO0000004014/
"How do I configure the Modbus TCP IO Scanner for M221?" :https://www.se.com/br/pt/faqs/FA408528/
