Questão:
Como parametrizar as funções de sobrecorrente do relé P1F?

Linha de Produto:
Relé de Proteção Easergy P1F

Causa:
Conceito para parametrização das funções de sobrecorrente do relé P1F

Resolução:
Exemplo:
Meu sistema tem uma relação de TC 75/5
Deseja-se ajustar o valor de 70A para o canal IN_3
O ajuste no software Esetup Easergy Pro será em relação à corrente nominal do sistema.
Como nossa corrente nominal é de 75A, basta dividir o valor primário do Pickup por In.
70/75 = 0,93In

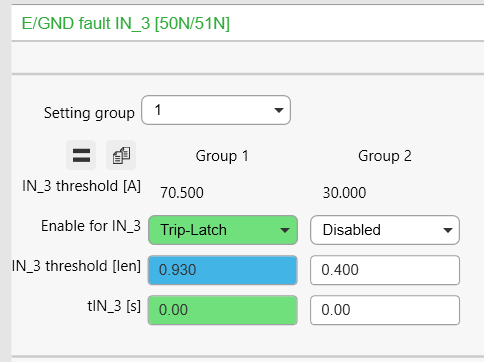

Exemplo dentro do Easergy Pro
Parametrização função sobrecorrente

Consulte no endereço abaixo o manual do P1F, onde na página 111 você encontra detalhes da funcionalidade:

https://www.se.com/br/pt/download/document/P1F-EN_M-1.1/

Caso sua dúvida persista, nos contate! -> https://www.se.com/br/chat
