Quais os módulos opcionais de comunicação e de entrada/saída disponíveis para o ATV610

Questão:
Quais protocolos de comunicação o ATV610 pode operar
Quais são os módulos opcionais do ATV610

Linha de Produto:
Inversor de frequência da linha Altivar 610 - ATV610

Causa:
Orientar o usuário sobre uso de redes de comunicação e módulos de extensão de entradas e saídas do ATV610

Resolução:

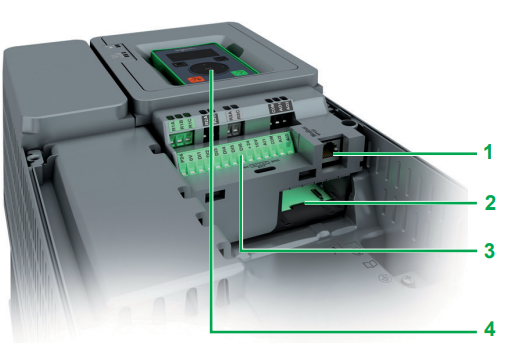

A linha Altivar 610 foi projetada para simplificar as conexões com barramentos e redes de comunicação por meio do seguinte :

1. Porta de comunicação RJ45 integrada para fieldbus Modbus
2. Slot disponível para um módulo de comunicação adicional
3. Bornes/terminais a parafuso para 24Vcc, entradas e saídas digitais/analógicas integradas
4. Porta de comunicação RJ45 integrada para IHM na parte frontal (VW3A1113 fornecida com o inversor ATV610 final N4)

A) Módulos de comunicação opcionais :
VW3A3607 - Profibus DP V1 (módulo VW3A3607 com versão 1.AIE01 ou superior)

B) Módulos de extensão de entradas e saídas digitais/analógicas
VW3A3203 - Módulo de expansão de E/S digital e analógica
VW3A3204 - Módulo de expansão de saídas à relé

Para acessórios de comunicação Modbus serial (como cabos, terminações de rede, caixa de derivação) consulte o catálogo na seção 'Integrated serial port connection accessories' : https://www.se.com/br/pt/download/document/DIA2ED2140702EN/

Lista de variáveis de comunicação : https://www.se.com/br/pt/download/document/EAV64394/

Documentação do ATV610 : https://www.se.com/br/pt/faqs/FAQ000233425/

Caso sua dúvida persista, nos contate! -> https://www.se.com/br/chat
