TCSEGPA23F14f (PRM) - Configuração dispositivo em Profibus DP (PRM_Gateway)
Questão:
Como configurar um dispositivo em Profibus DP no TCSEGPA23F14F (Profibus Remote Master - PRM) através do Modicon M580 (PRM_Gateway) ?
Linha de Produto:
TCSEGPA23F14F, M580, Control Expert, Profibus DP
Resolução:

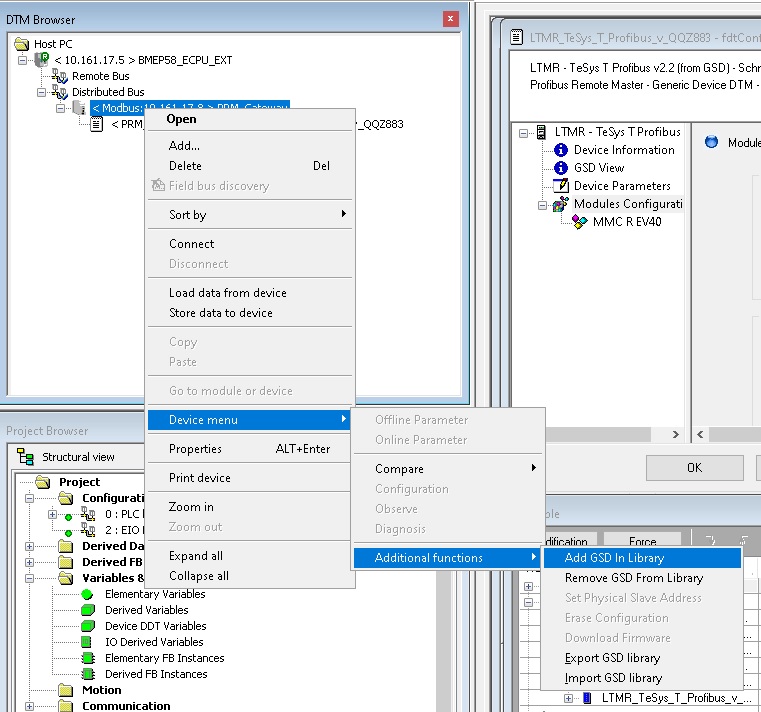

Para inserir um dispositivo Profibus DP na biblioteca do Control Expert, utilize esta sequencia no DTM Browser:

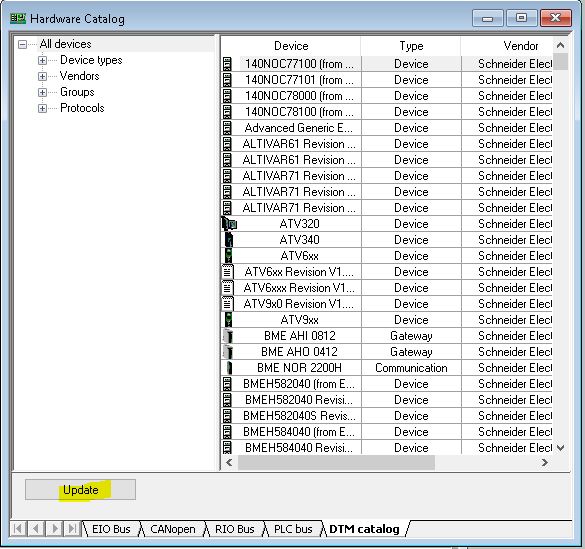

Em seguida atulize sua biblitoeca de dispositivos através da opção Update em Hardware Catalog:

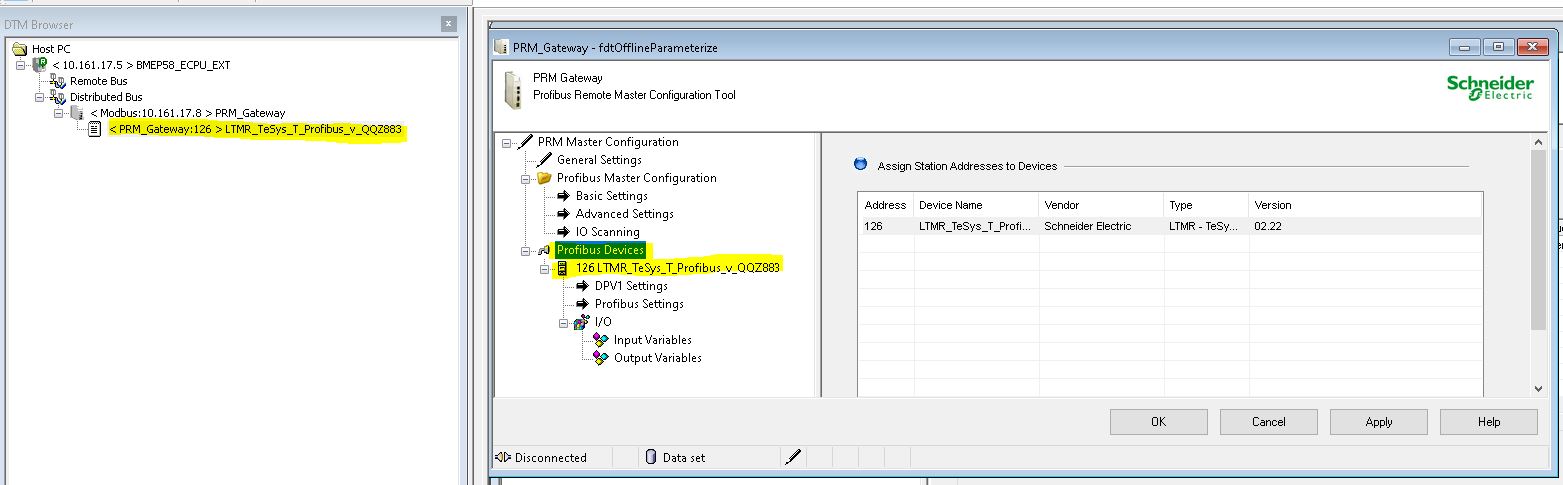

Após configurar o PRM_Gateway (utilizado no Modicon M580), arraste e solte (drag and drop) seu dispositivo Profibus para a posição abaixo do PRM_Gateway no DTM Browser:

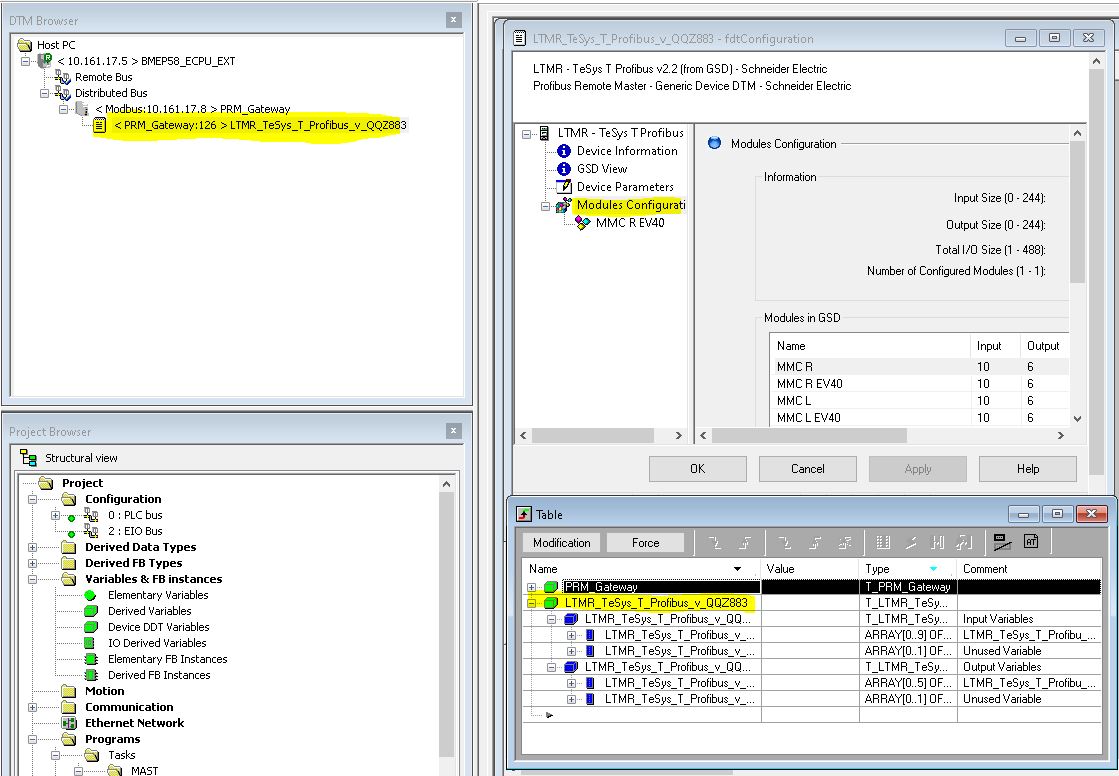

Configure seu dispositivo com a quantidade de registros necessários e de acordo com o modo de utilização do mesmo (aqui ilustramos um exemplo com o TeSys T):
Caso sua dúvida persista, nos contate! -> https://www.se.com/br/chat
