Questão:
Como configurar o endereço do módulo TCSEGPA23F14F (Profibus Remote Master - PRM) através do Modicon M580 (PRM_Gateway) ?
Linha de Produto:
TCSEGPA23F14F, M580, Control Expert
Resolução:

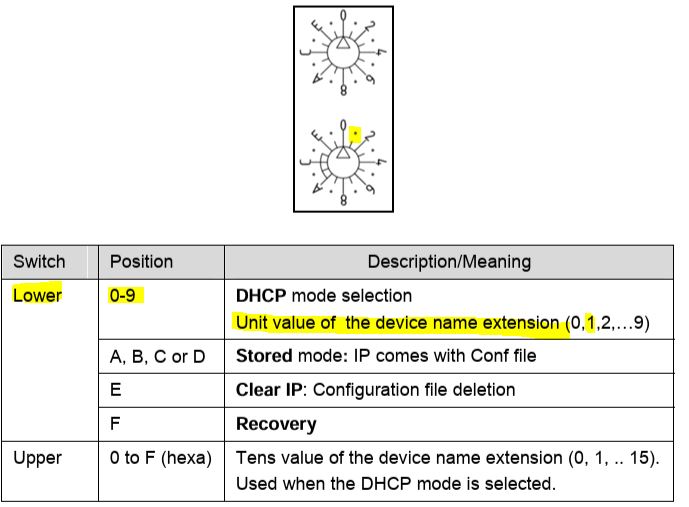

Para configurar o endereço IP do módulo, defina nas chaves rotatórias uma posição númerica (neste exemplo, utilizamos a posição 1):

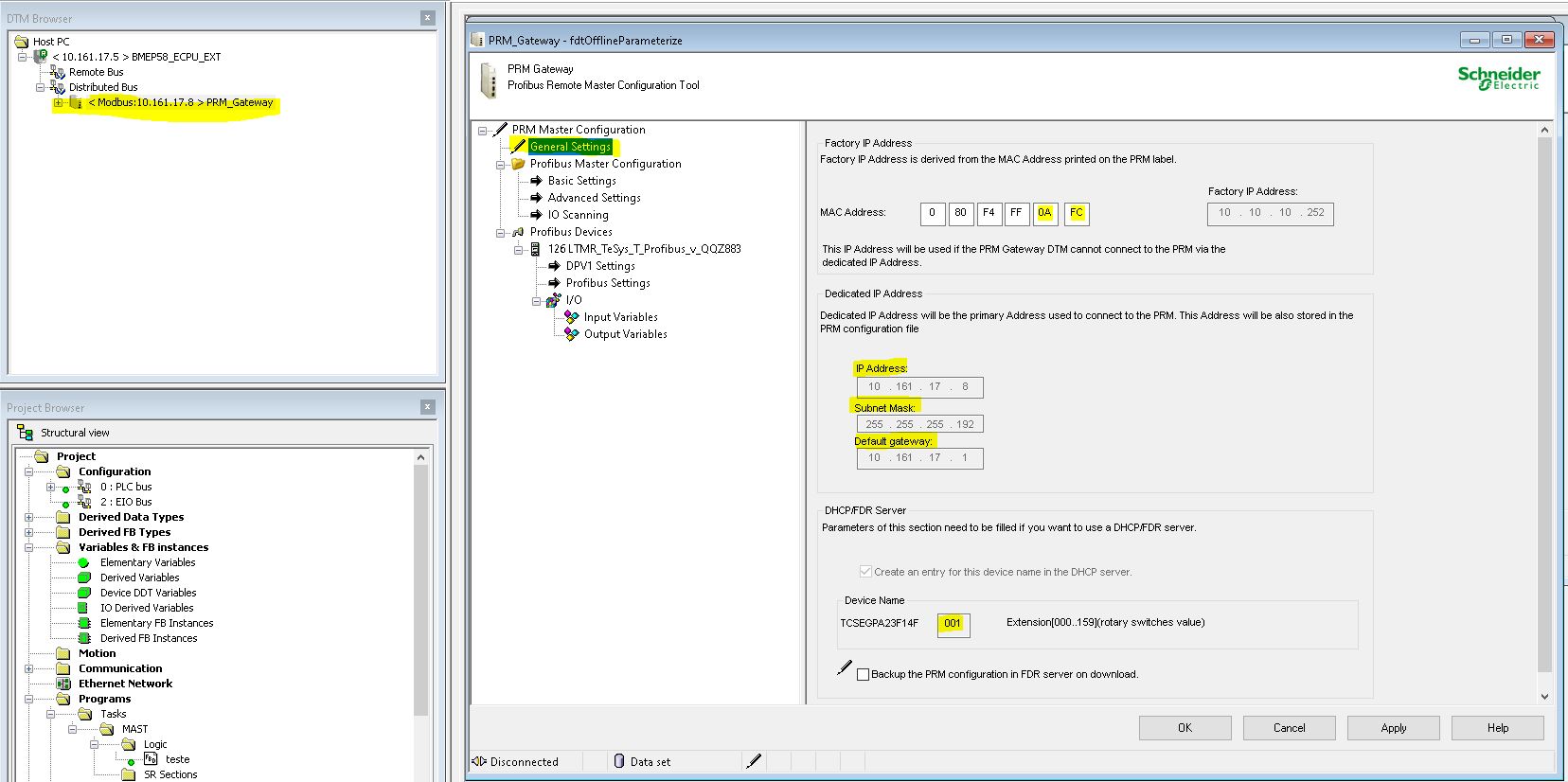

Configure as credenciais do MAC Address de acordo com o módulo:
Defina o endereço IP ao módulo, caso necessite conectar-se ao módulo a regra de formação do endereço IP a partir do MAC Address é dada por:
Configure em Device Name a posição definida nas chaves rotatórias e em uma seção de programa adione uma variável do tipo T_PRM_INFO_M:
Adicione em uma sessão de programa uma estrutura similar à ilustrada a seguir (foi utilizada a linguagem FBD), que contenha o bloco de gerenciamento PRM_MGT_M e insira no pino MASTER_INFO a variável criada anteriormente.
Insira também no pino MASTER_STS a varíavel estruturada de entrada criada pelo PRM_Gateway:
Através de funções de atribuição (blocos MOVE na linguagem FBD), configure o endereço IP de acordo com sua topologia. Neste exemplo o PRM está conectado à porta de serviço (Service Port da CPU M580).
Realize o download de configuração para o PRM:
Em seguida, realize a monitoração on-line no M580 e utilize o pino de RETRY do bloco (em borda de subida, por isto utilizou-se o bloco R_TRIG em linguagem FBD) para enviar o módulo para status RUN:
