Como atribuir o Application File (Arquivo de Aplicação) no dispositivo Zigbee no EBO v6.0?

Questão:

Ao tentar adicionar um dispositivo a uma interface Zigbee e atribuir um Application File (Arquivo de Aplicação) no mesmo, a atribuição falha, o dispositivo permanece offline (com um "X" vermelho) e o seguinte erro aparece: "There are no types that match this device. You must import a compatible Application defined type".

Linha de Produto:

EcoStruxure Building Operation (EBO)

Ambiente:

Interface e dispositivos Zigbee

Causa:

A partir da versão 6.0.1 do EcoStruxure Building Operation (EBO), houve uma mudança no processo de atribuição dos arquivos de aplicação em dispositivos Zigbee.

Resolução:

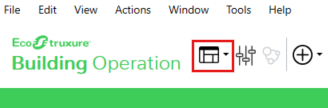

1. Selecione a Workspace "Engineering with Custom Types"

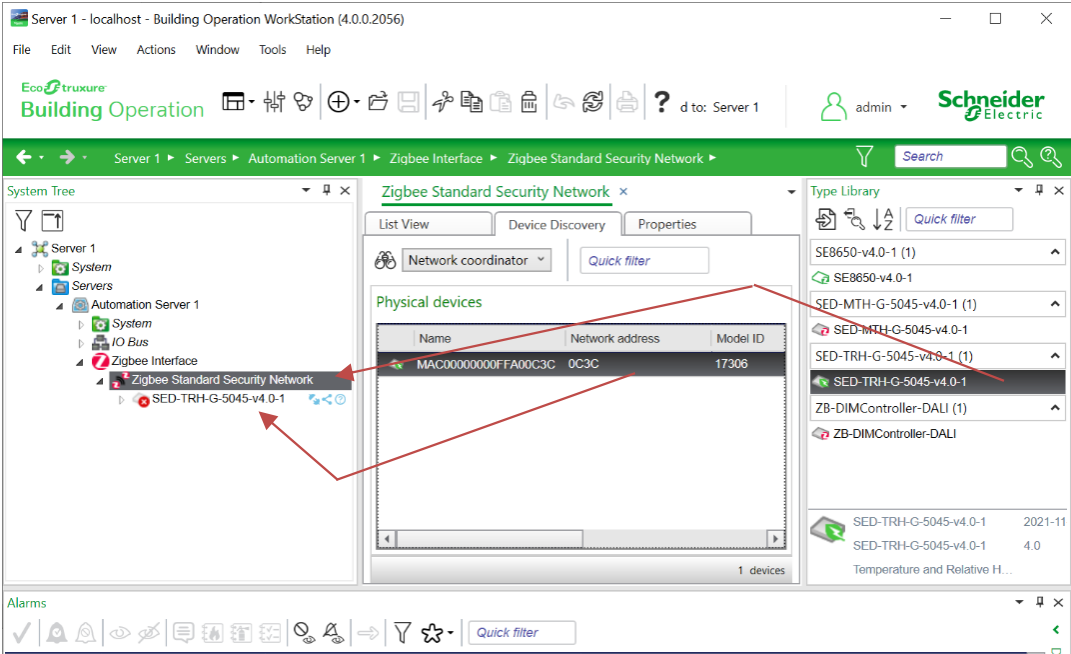

2. Dentro da "Type Library", selecione e arraste o Application File (Arquivo de Aplicação) até a Interface Zigbee na System Tree. Um dispositivo lógico Zigbee deve ser criado.

3. Identifique o dispositivo físico na aba "Device Discovery" da Interface Zigbee", pressione e segure a tecla "Shift", selecione o dispositivo e arraste-o para o dispositivo lógico na System Tree.

4. Dessa forma, o dispositivo deve se conectar e permanecer "Online".

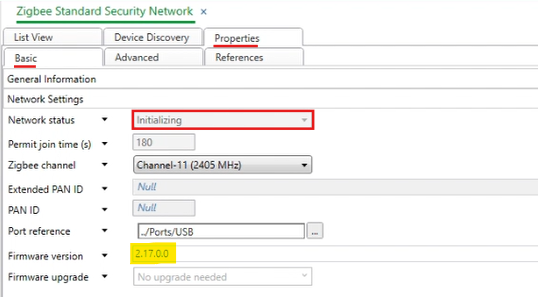

Caso o problema persista, é possível que a versão de firmware do Dongle Zibgee não seja compatível com a versão do EBO. Neste cenário, mesmo que o dongle esteja conectado na porta USB na controladora corretamente, o dispositivo permanece com o status "Initializing":

Firmware version 2.17.0 - Compatível com EBO 7.x

Firmware version 1.30.0 - Compatível com EBO 5.0/6.0

Para corrigir esta incompatibilidade, em casos onde é utilizado o EBO nas versões 5.0 e 6.0, deve-se seguir os passos abaixo:

1. Conecte o dongle a um AS-P na versão 7.0
2. Crie uma interface Zigbee no mesmo.
3. Realize um downgrade manual do dongle Zigbee para a versão de firmware 1.30*.
4. Exclua a interface Zigbee.
5. Remova o dongle Zigbee do AS-P na v7.0
6. Conecte o dongle Zigbee a AS-P original (v5.0/6.0)

*Link para download do Firmware 1.30.0: Where to download Firmware 1.30.0 for the Zigbee Adapter?

Após os passos acima, o Dongle deve ter sido atualizado para a versão 1.30 do firmware, compatível com as versões 5.0 e 6.0 do EBO.
