Como efetuar a comunicação entre TM262 e Tesys Island via Modbus TCP
Questão:
Como efetuar a comunicação entre TM262 e Tesys Island via Modbus TCP
Linha de Produto:
TM262, TPRBCEIP
Ambiente:
Ecostruxure Machine Expert → V2.3
Somove → V2.11.0
DTM Tesys Island → V3.0.2
Firmware PLC → V5.3.9.26
Firmware Tesys Island → 003.003.005
Resolução:

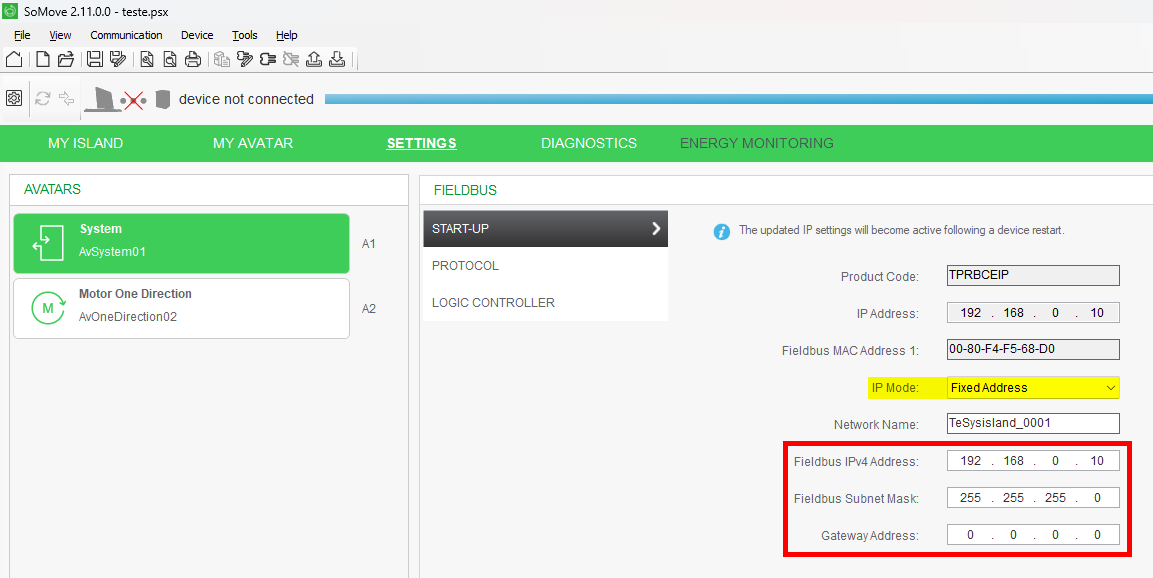

Via Somove você pode efetuar a configuração de endereço IP, módulos e configurações da ilha. O endereço IP é ajustado em:
Após efetuar a configuração dos módulos reinicie a ilha.
No Machine Expert efetue a configuração do endereço IP da porta do PLC:

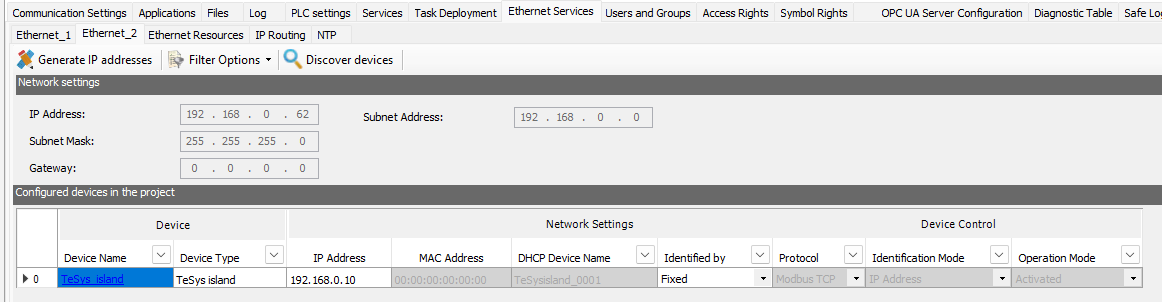

Configure o endereço IP da ilha:
Efetue o download no PLC e reinicie o sistema.

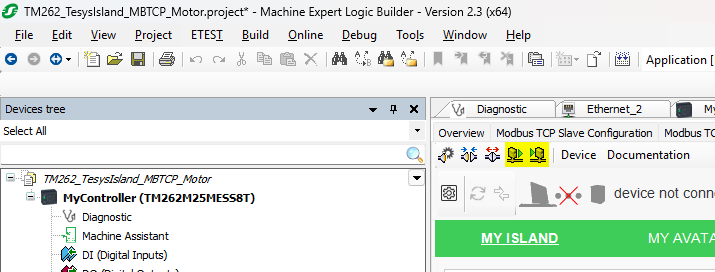

Para se conectar com a ilha quando online com o PLC:

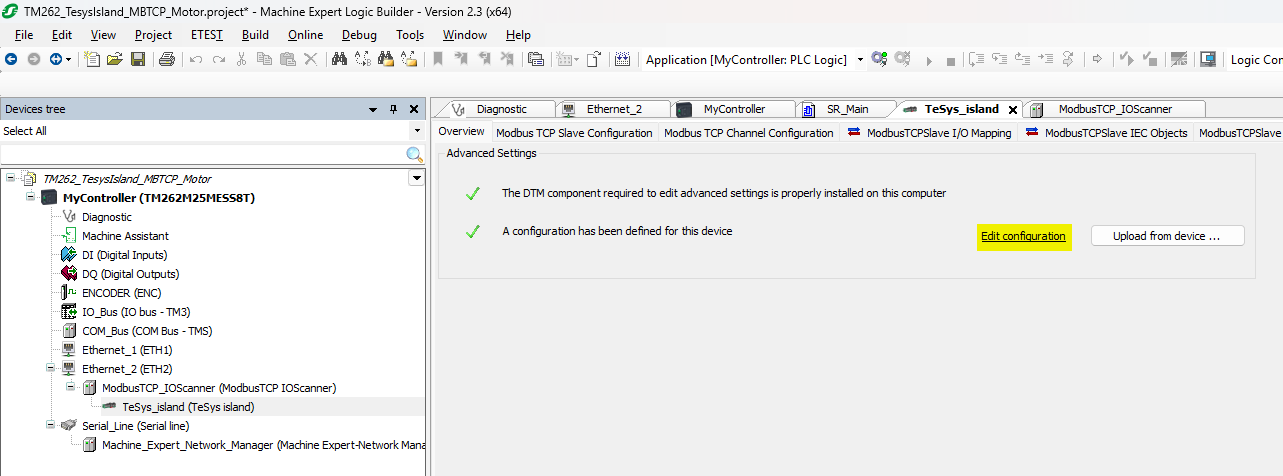

Você pode alterar os ajustes da ilha e efetuar o download da configuração via Machine Expert ou upload das informações da ilha.
Os blocos de controle devem ser inseridos de acordo com o tipo de Avatar selecionado:
Consulte a tabela de compatibilidade abaixo para verificar a correspondencia entre versões de firmwares, DTM e software utilizados:
https://www.se.com/in/en/download/document/DOCA0224EN/
Caso sua dúvida persista, nos contate! -> https://www.se.com/br/chat
Utilize nossas ferramentas digitais ! -> https://www.se.com/br/pt/faqs/FA296391/
