Como efetuar a comunicação entre M580 e Tesys Island via Modbus TCP
Questão:
Como efetuar a comunicação entre M580 e Tesys Island via Modbus TCP
Linha de Produto:
M580, TPRBCEIP
Ambiente:
Ecostruxure Control Expert → V16.2
Somove → V2.11.0
DTM Tesys Island → V3.0.3
Firmware PLC → V4.4
Firmware Tesys Island → 003.003.007
Resolução:
Via Somove você pode efetuar a configuração de endereço IP, módulos e configurações da ilha. O endereço IP é ajustado em:
Após efetuar a configuração dos módulos reinicie a ilha.
Para instalação da biblioteca do Tesys Island veja o link abaixo:
https://www.se.com/br/pt/faqs/FAQ000283771/
No Control Expert efetue a configuração do endereço IP da porta do PLC:
Insira o DTM do Tesys Island
Configure o endereço IP a ser utilizado no Tesys Island
Compile e efetue o download no PLC. Após isso se conecte com o PLC e efetue o upload dos parametros da ilha.
Na imagem acima note que não existe nenhum Trip/Event ativo, caso houver algum Trip/Event ativo não será possível efetuar comandos como start/stop por exemplo.
Desconecte-se (Logout) do PLC e efetue um Build.
As variáveis referente aos módulos conectados a ilha devem ter sido criadas:

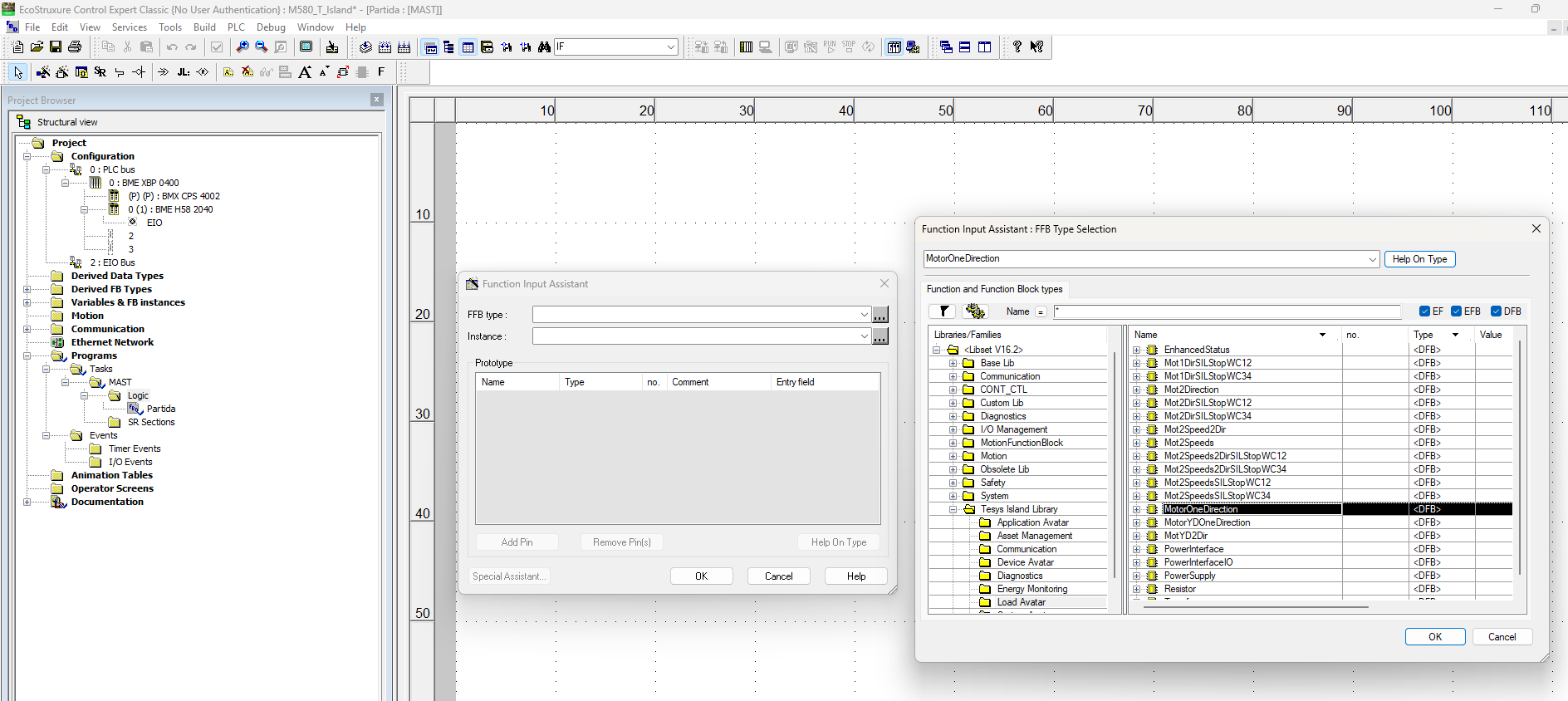

Você poderá inserir blocos de acordo com o tipo de módulo conectado a ilha. Neste exemplo será utilizado o "MotoroneDirection" para partida/parada.
Para o gerenciamento da rede é necessário inserir os blocos "ModbusEthernetPort1M4" e o "FWLibCompatCheck". A estrutura minima final é:
Esta estrutura e blocos são validos para as versões descritas no inicio desta nota. Para outras versões consulte os manuais de integração.
