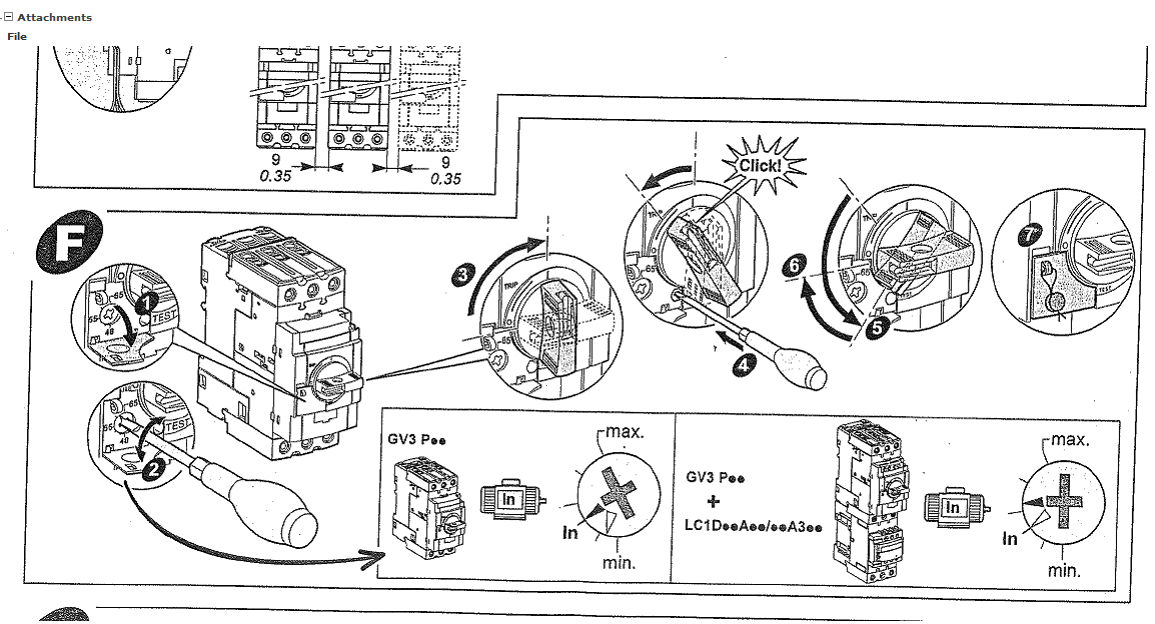

Was ist der Unterschied zwischen dem weißen und schwarzen Pfeil auf dem Einstellrad des Motorschutzschalters GV3P**A ?

Der schwarze Pfeil gilt als eingestellte Stromanzeige, wenn der Motorschutzschalter OHNE Schütz verdrahtet ist.
Wenn der Motorschutzschalter mit einem Schütz verdrahtet ist, wird die Wärmeableitung nach draußen erschwert.
Dadurch löst der Motorschutzschalter unterhalb des eingestellten Motorstroms [In] aus.
Deswegen wird eine Toleranz auf den Motorstrom In dazu addiert. Dabei wird die Einstellung des Stromes mit dem weißen Pfeil eingestellt.
