Wie wird ein Klon einer M2xx Steuerung inklusive Benutzerverwaltung über eine SD-Karte erstellt?

FAQs durchsuchen

Wie wird ein Klon einer Steuerung vom Typ M241/M251/M262 inklusive Benutzerverwaltung über eine SD-Karte erstellt?

Um eine Applikation über eine SD-Karte zu klonen, muss der Funktionsblock 'FB_ControlClone' Teil der Anwendung sein.

Der Funktionsbaustein wird in der Onlinehilfe beschrieben:

https://product-help.schneider-electric.com/Machine%20Expert/V1.2/en/m262sys/index.htm?#t=m262sys%2FPLC_SYS_Library_CHAP_FUNCTIONS%2FPLC_SYS_Library_CHAP_FUNCTIONS-12.htm%23CSH_132

Laden Sie zunächst Ihre Applikation auf eine M241/M251/M262-Steuerung herunter
Wenn Sie sich das erste Mal mit einer der Steuerungen verbinden, müssen Sie sich mit den nachfolgenden Benutzerdaten anmelden:
- Benutzer: 'Administrator'
- Kennwort: 'Administrator'

Sie werden anschließend dazu aufgefordert, Ihr Passwort zu ändern
Verbinden Sie sich mit dem Webserver um die Klon-Option zu aktivieren:
- HTTPs://*.*.*.* (*.*.*.* = IP-Adresse der M241/M251/M262-Steuerung)
Loggen Sie sich mit dem Benutzernamen 'Administrator' und dem von Ihnen neu festgelegten Passwort ein
Wechseln Sie in den Tab 'Maintenance'
Wechseln Sie in das Untermenü 'User Management':

Aktivieren Sie die Verwaltung der Benutzerrechte für den Klon durch einen Klick auf die Schaltfläche ‘Include user rights’:

Ein Hinweis informiert Sie, dass die Benutzerrechte in das Klonverfahren einbezogen werden:

Optional: Sie können die Benutzerkontenverwaltung für die geklonten Steuerungen deaktivieren, indem Sie die Schaltfläche 'Disable' unter 'Users accounts management' klicken:

Ein Hinweis informiert über den neuen Stand der Benutzerverwaltung und den neuen LogIn-Benutzer/Passwort:

Hinweis: Sollten Sie die Benutzerkontenverwaltung deaktiviert haben, ist das Einloggen in den Webserver mit dem Benutzernamen Anonymous und ohne Passwort möglich.

Wenn Sie eine Steuerung vom Typ M241 oder M251 verwenden, müssen Sie die Verwaltung der Benutzerrechte für den Klon noch einmal aktivieren, indem Sie die Schaltfläche 'Include users rights' anklicken.

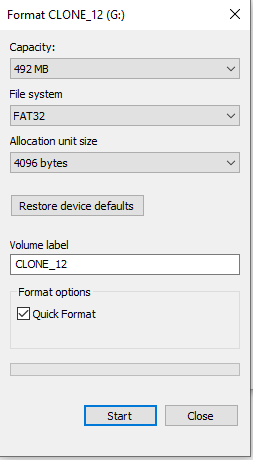

Formatieren Sie eine SD-Karte im FAT32 Format und geben Sie als Name ‘CLONEx’ an( x= beliebiges ASCII Zeichen)

Schalten Sie die Steuerung aus
Stecken Sie die SD-Karte in die Steuerung
Starten Sie die Steuerung neu
- Der Klon wird auf der SD-Karte generiert
Schalten Sie die Steuerung aus
Entfernen Sie die SD-Karte
Setzen Sie die SD-Karte in die neue Steuerung ein
Schalten Sie die neue Steuerung ein
- Die Applikation wird inclusive Benutzerkontenverwaltung auf die neue Steuerung geschrieben
- Warten Sie, bis die SD-LED durchgehend grün leuchtet
Schalten Sie die Steuerung aus
Entfernen Sie die SD-Karte
Schalten Sie die Steuerung ein

Hinweis: Der Vorgang wird ebenfalls in der Onlinehilfe beschrieben:

https://product-help.schneider-electric.com/Machine%20Expert/V1.2/en/m262prg/index.htm#rhfulllayout=true&rhsearch=clone&rhhlterm=clone&rhsyns=%20&rhandsearch=0&SUBSTRSRCH=1&t=m262prg%2FM262_-_Chapt_-_Cloning_a_controller%2FM262_-_Chapt_-_Cloning_a_controller-3.htm )
