Wie ist die Anschlussbelegung des MasterPact NW Leistungsschalter?

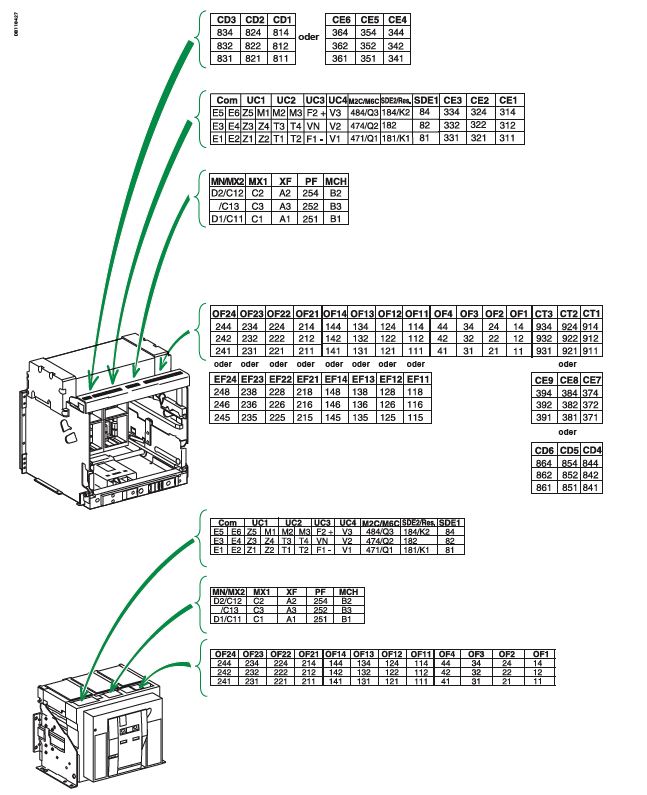

Die nachfolgende Abbildung zeigt den Klemmbelegung eines MasterPact NW Leistungsschalter.

MasterPacT 1

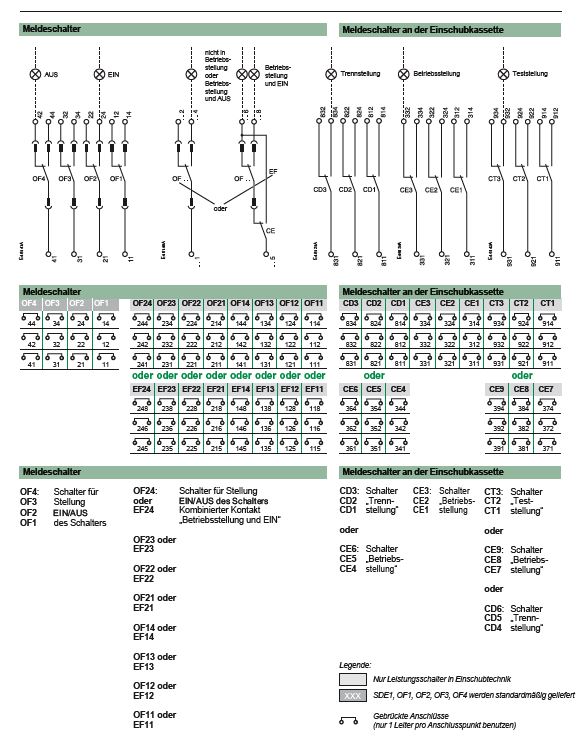

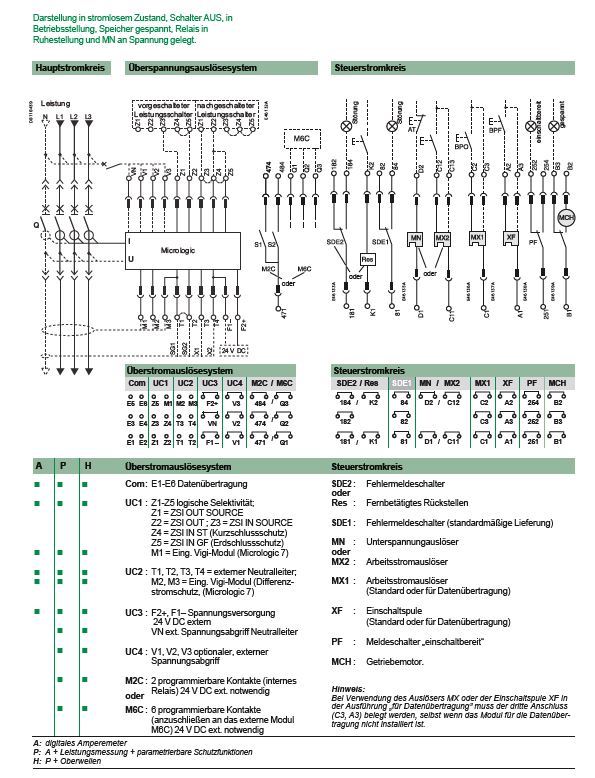

Die nachfolgende Tabelle beschreibt die Zuordnung der Klemmenleisten:

MasterPacT 2MasterPacT 3

weitere technische Details entnehmen Sie bitte dem MasterPact NW Benutzerhandbuch im Anhang.

Veröffentlicht für: Schneider Electric Schweiz

Anlage(n)
ZXBHNW0863(03-2010)_NW08-63_DE.pdf [2.81 MB]
