Zunächst wird im TIA-Portal der ATV in der 'Hardwareconfig' ausgewählt und im Netzwerk angelegt.
Danach muss dort ein Telegramm ausgewählt werden.
Das Telegramm unterscheidet in der Anzahl der Kanäle, welche für den Datenverkehr zwischen ATV und SPS reserviert werden.
Die Telegramme sind aufgeteilt in einen Adressbereich mit der Bezeichnung PKW und danach folgt der Adressbereich mit der Bezeichnung PZD.
Der PKW-Bereich ist für das manuelle und azyklische Senden und Empfangen von Daten gedacht (Beispiel: einmal täglich die Betriebsstunden des Motors auslesen).
Der PZD-Bereich wird automatisch im zyklischen Systemtakt der SPS ausgetauscht. (Beispiel: Steuerwort und Sollwert)
Soll zum Beispiel ein azyklischer Datenaustausch (PKW) genutzt werden und es werden zusätzlich 6 zyklische Werte (PZD) benötigt, bietet sich in diesem Fall das Telegramm 101 an.

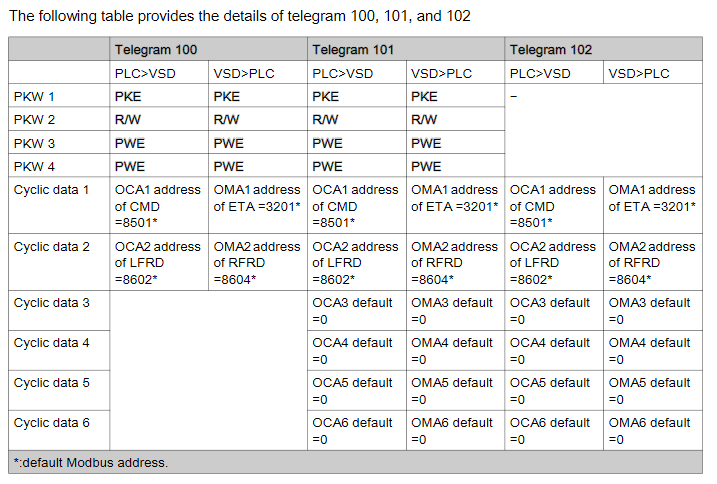

Beispiel ATV32 /320: Struktur der Telegramme->
Danach muss dort ein Telegramm ausgewählt werden.
Das Telegramm unterscheidet in der Anzahl der Kanäle, welche für den Datenverkehr zwischen ATV und SPS reserviert werden.
Die Telegramme sind aufgeteilt in einen Adressbereich mit der Bezeichnung PKW und danach folgt der Adressbereich mit der Bezeichnung PZD.
Der PKW-Bereich ist für das manuelle und azyklische Senden und Empfangen von Daten gedacht (Beispiel: einmal täglich die Betriebsstunden des Motors auslesen).
Der PZD-Bereich wird automatisch im zyklischen Systemtakt der SPS ausgetauscht. (Beispiel: Steuerwort und Sollwert)
Soll zum Beispiel ein azyklischer Datenaustausch (PKW) genutzt werden und es werden zusätzlich 6 zyklische Werte (PZD) benötigt, bietet sich in diesem Fall das Telegramm 101 an.
Beispiel ATV32 /320: Struktur der Telegramme->
