Ein Altivar Frequenzumrichter startet den Motoranlauf über eine Rampe. Der Faktor dieser Rampe ist die Zeit (Parameter ACC) zwischen Stillstand der Achse und der erreichbaren Nennfrequenz des Motors. Diese Beschleunigung steigt linear bis zur Nenndrehzahl.

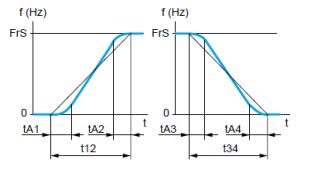

Will man aus technischen Gründen den ersten Anlauf und das Erreichen der endgültigen Drehzahl ruckfrei durchführen, empfiehlt sich die sogenannte S Rampe. Die Beschleunigung ist dann nicht mehr linear, sondern zu Beginn und am Ende der Beschleunigung abgeschwächt. Die Rampe sieht dann aus wie ein S, daher die Namensgebung. Der Parameter nennt sich RPT (Rampentyp).





Beachten Sie bitte, dass diese Zeiten zur ursprünglichen Beschleunigungszeit ACC hinzugerechnet werden müssen:

Verzögerung (s) =  ACC ∗ ( tA1/100 + tA2/100 + 1)  --  während der Beschleunigung

Verzögerung (s) =  DEC ∗ ( tA3/100 + tA4/100 + 1)  --  während des Bremsvorgangs
