Wie werden die Halbleiterrelais SSP1D** für DC-Schaltungen abgesichert?
Der Anschluss erfolgt gemäß der angehängten Bedienungsanleitung (im Anhang) an Klemme 1 (-).

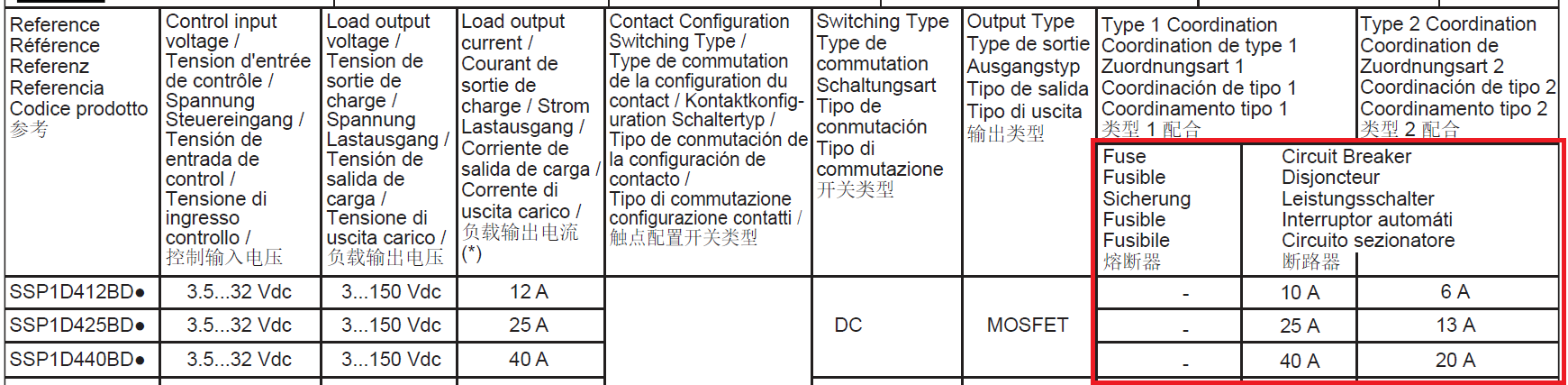

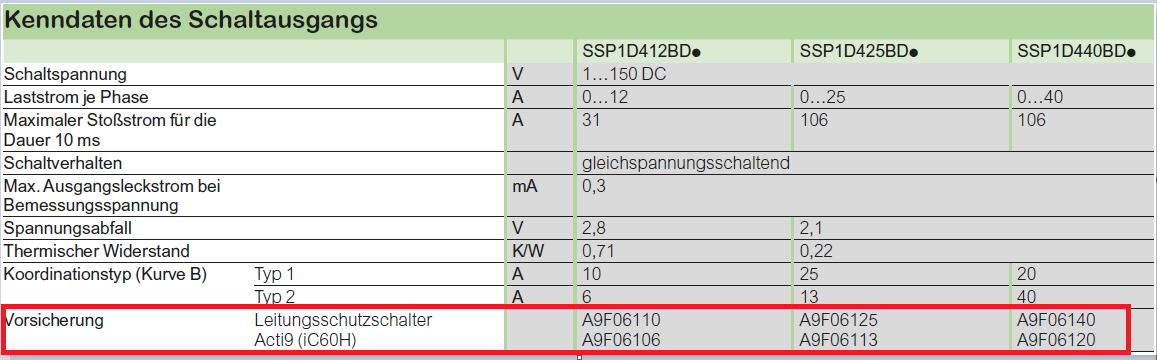

Für die DC- schaltenden Halbleiterrelais SSP1D sind im Katalog Leitungsschutzschalter A9F06110 bis A9F06140 angegeben:
Diese Automatentypen sind nur bis 72V DC einsetzbar. Die Relais sind für Spannungen bis 150V DC ausgelegt.

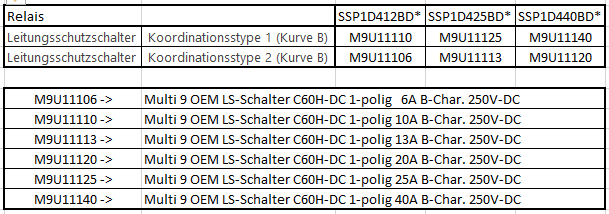

Für den Anwendungszweck über 72V (bis 250V) können folgende Leitungsschutzschalter verwendet werden:
Für das SSP1D412BDT gibt es keine Schmelzsicherungsempfehlung, auch nicht Class J. Es sind die DC- Leitungsschutzschalter vorgegeben.
Veröffentlicht für: Schneider Electric Schweiz
