EAE: Wie wird die lokale SPS Simulation in der EcoStruxure Automation Expert Software (IEC61499) gestartet?
Mit der Simulation innerhalb der EAE Programmierumgebung können erstellte Programme ohne vorhandene Hardware getestet werden. Sie wird folgendermaßen gestartet:
- Menü: Deploy and Diagnostic-> Wählen Sie “Local Test” (dieses Beispiel verwendet die M580_dpac):
- Menü System: Logical Device -> Wählen Sie auch hier “Local Test”:
- Starten sie hier nun die Runtime Simulation:
- Die Simulations Runtime startet nun. Dies erkennt man an diesem DOS Fenster->

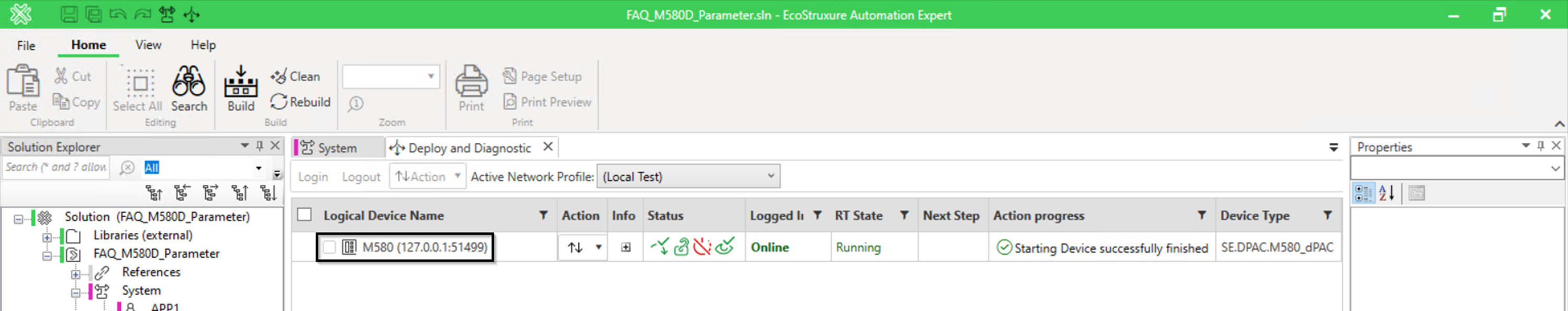

- Gehen Sie nun in das Menü Compile -> Login -> Deploy -> RUN
(Hinweis: Die IP Addresse des Simulators: 127.0.0.1:51499)
Die Simulation der M580 SPS läuft nun und Programme und Funktionen können lokal und ohne vorhandene M580 Hardware getestet werden. Das Verfahren bezieht sich auch auf die anderen Hardware- und Software Plattformen, wie z.B. dem ATV dpac Modul.
