Die Digitaleingänge benötigen eine externe Versorgung mit 24 V DC. Ein einfaches Kurzschließen der Klemmen I0...I3 mit der Klemme IC reicht nicht aus, um den Eingang zu aktivieren.
Die digitalen Ausgänge Q0 und Q1 werden ebenfalls extern mit 24 V DC versorgt. Die 24V DC werden nicht vom TeSys Island Digital-IO Modul selbst erzeugt, sondern müssen vom Anwender bereitgestellt werden.

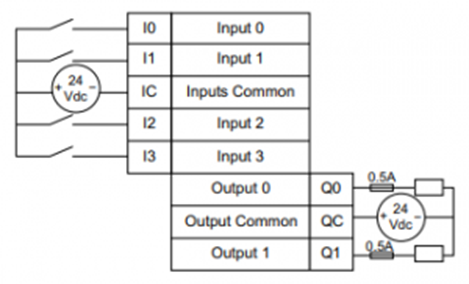

Verdrahtung der digitalen Ein-/Ausgänge des IO-Moduls.
