Der Sanftanlasser ATS130 benötigt zwingend eine Hilfsspannung von +24V 1,5A (Klemme P24 / 0V).
Diese Hilfsspannung muss gleichzeitig mit der Leistungsspannung eingeschaltet werden und startet den Hochlauf. Beim Ausschalten werden die Leistungs- und Steuerspannungen ebenfalls gleichzeitig freigegeben.
Der Motor läuft ungesteuert aus.

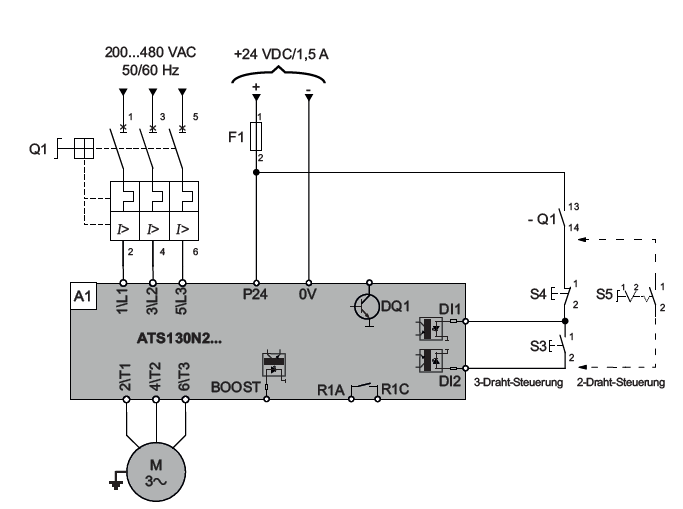

Schaltungsbeispiel:
