Pro-Face: Wie können die Sampling Daten auf einem HMI-Panel grafisch dargestellt werden?

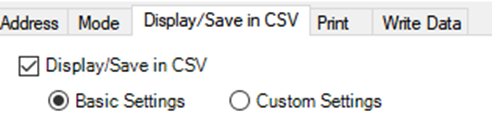

Um Sampling Daten auf einem HMI-Bildschirm oder in einer CSV-Datei anzeigen zu können, muss die Sampling/ Datensammlungsfunktion zunächst aktiviert und das Format festgelegt werden:
Die Grundeinstellungen/ Basic settings bieten die einfachste Einrichtung, die benutzerdefinierten Einstellungen/ custom settings bieten mehr Flexibilität.

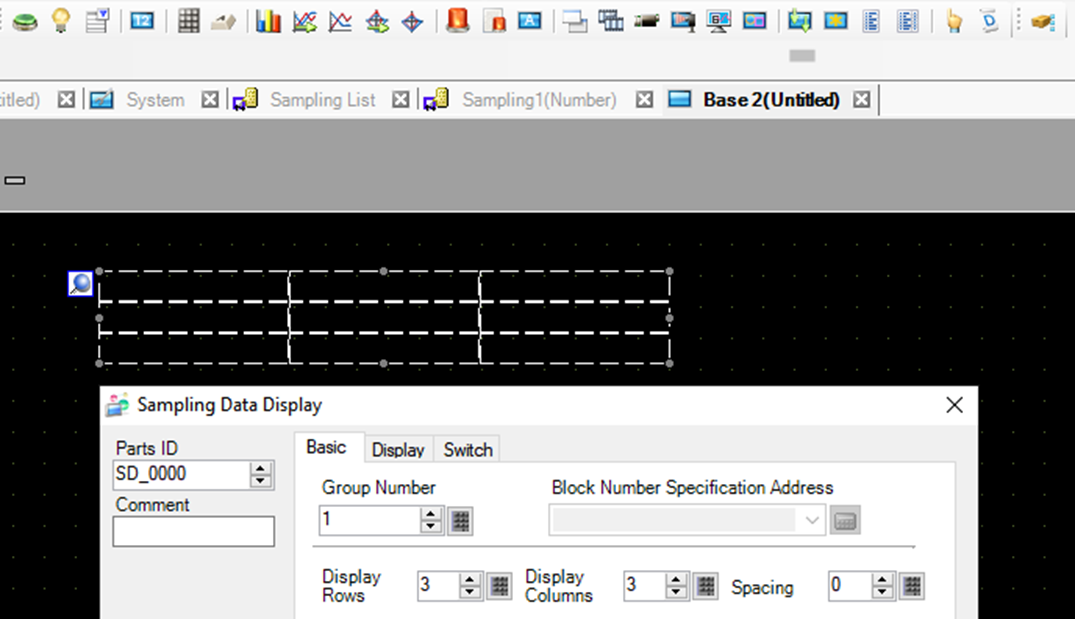

Platzieren Sie nun die Sampling Datenanzeige (Sampling Data Display) auf dem/den Basisbildschirm(en).
Wählen Sie die Samplinggruppe/ Group Number für diese Anzeige und die Anzahl der anzuzeigenden Zeilen aus:
Beachten Sie bei der Auswahl der Anzahl der Spalten für die Anzeige das bereits definierte Anzeigeformat.
Wählen Sie die Schriftgröße usw. in den Anzeigeeinstellungen und fügen Sie bei Bedarf Bildlauftasten hinzu, zu finden unter Schaltereinstellungen/ Switch.
Veröffentlicht für: Schneider Electric Schweiz
