Wie erfolgt die Montage des externen HMI?

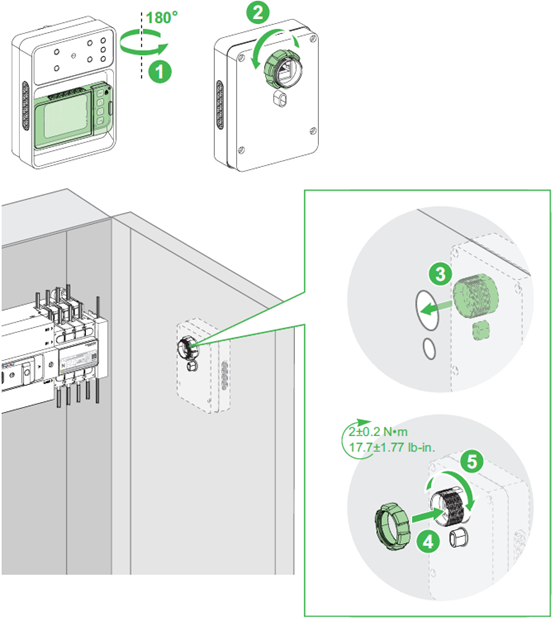

Gehen Sie wie folgt vor, um die externe HMI an der Tür der Frontplatte zu
installieren.
1. Drehen Sie die externe HMI nach hinten.
2. Entfernen Sie die Mutter der externen HMI.
3. Setzen Sie die externe HMI an der Frontplattentür ein.
HINWEIS: Bitte machen Sie den Ausschnitt an der Vordertür entsprechend der angegebenen Abmessungen.
4. Setzen Sie die Mutter ein.
5. Ziehen Sie die Mutter fest.
installieren.
1. Drehen Sie die externe HMI nach hinten.
2. Entfernen Sie die Mutter der externen HMI.
3. Setzen Sie die externe HMI an der Frontplattentür ein.
HINWEIS: Bitte machen Sie den Ausschnitt an der Vordertür entsprechend der angegebenen Abmessungen.
4. Setzen Sie die Mutter ein.
5. Ziehen Sie die Mutter fest.
