Kann das Motorschutzrelais der Baureihe LR97D einen 1 phasigen Motor überwachen?

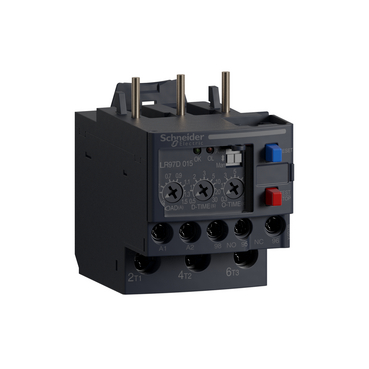

Das elektronische Motorschutzrelais LR97D kann in einem 1-Phasen-Wechselstrom System verwendet werden.

Der DIP-Schalter sollte dabei auf der Position "1P" stehen.

Die Verdrahtung wird folgendermaßen durchgeführt:

Die Phase wird mit L1-T1 und der Neutralleiter auf L3-T3 oder L2-T2 angeschlossen.
