What is the color code pinout for the BMXFTW308S ?

Title

The color code pinout applies to all the BMXFTWx08S cable lengths.

Issue

Product Line

Modicon M340

Environment

Cause

Resolution

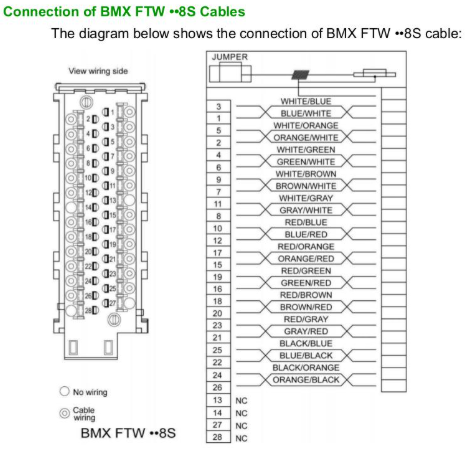

See the attached diagram

Publikováno pro: Schneider Electric Česká republika

Přílohy

BMXFTWx08S.pdf

[169.66 KB]

Publikováno dne:19. 5. 2014Datum poslední úpravy:23. 1. 2021
