Jak má být připojena cívka stykače typu LC1K, když je přímo pod stykačem namontované tepelné relé typu LR2K?

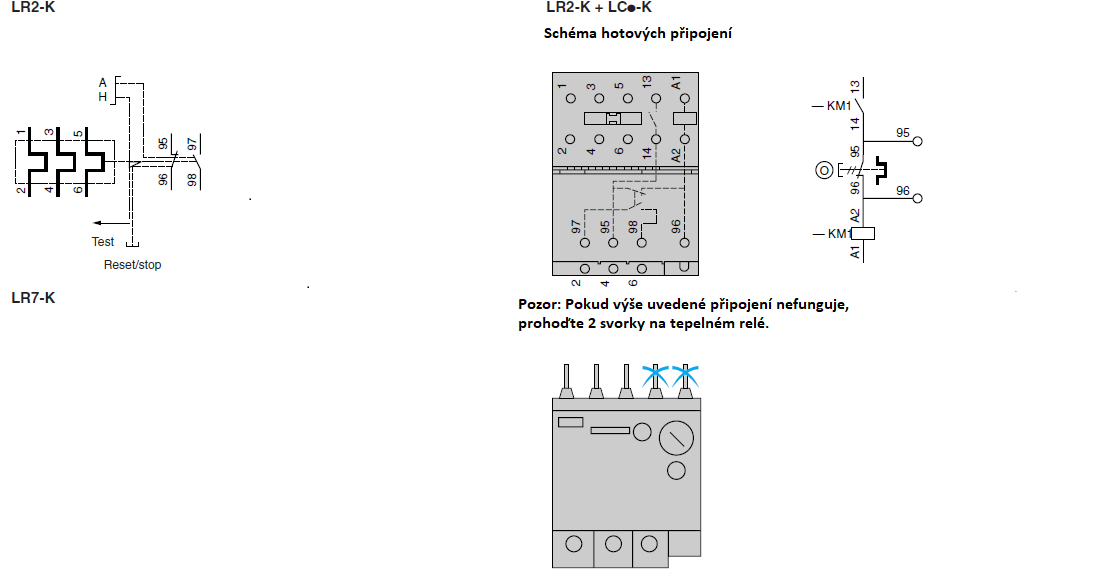

Cívka stykače by měla být připojena ke kontaktům A1 a A2:
a) případ 1; když jsou přerušeny 2 svorky na tepelném relé
b) případ 2; nebo se připojte na kontakt A1 na stykači a ke kontaktu 96 na tepelném relé (kontakt 96 =A2 ).
Objevte řadu stykačů TeSys K:
https://www.se.com/cz/cs/product-range/666-tesys-k/
