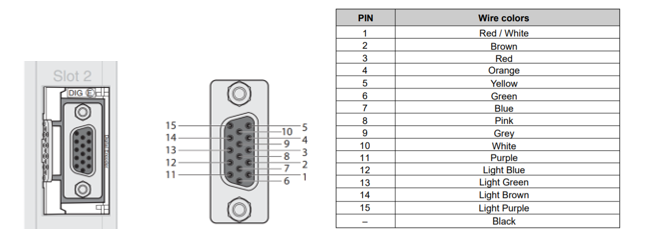

Pro připojení externího enkodéru slouží kabel VW3M4701 (VW3M4705), který je s volným koncem na straně enkodéru a na straně modulu se zástrčkou HD15 D-SUB. Na obrázku níže je zobrazeno číslování jednotlivých dutinek zásuvky HD15 D-SUB enkodérového modulu a jejich barevné označení.

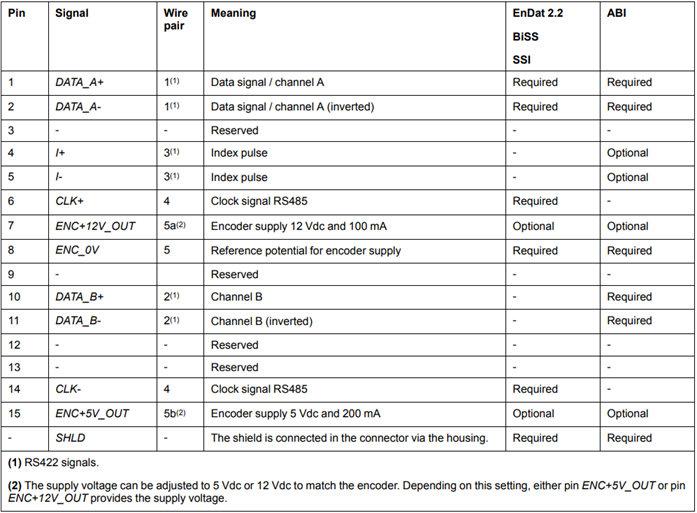

V tabulce níže je přiřazení signálů k jednotlivým dutinkám pro digitální enkodérový modul (DIG).

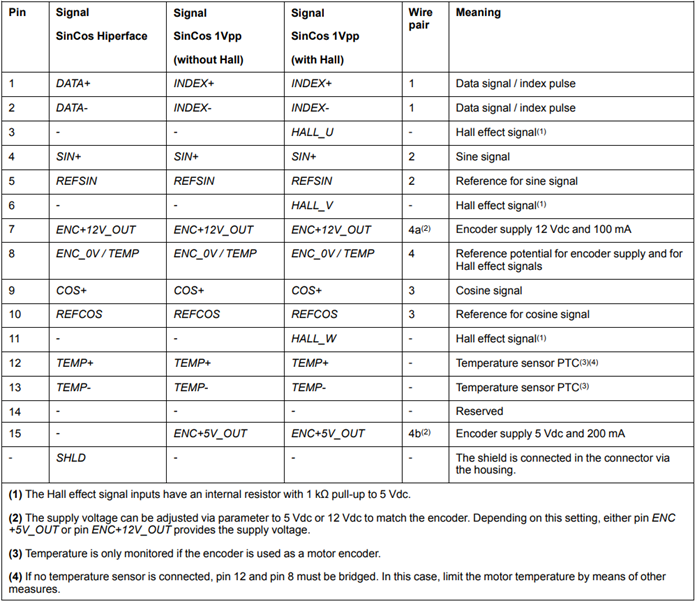

Přiřazení signálů k jednotlivým dutinkám pro analogový enkodérový modul (ANA) naleznete v tabulce níže.
V tabulce níže je přiřazení signálů k jednotlivým dutinkám pro digitální enkodérový modul (DIG).
Přiřazení signálů k jednotlivým dutinkám pro analogový enkodérový modul (ANA) naleznete v tabulce níže.
