Na jakém principu funguje resolver?
Resolver je rotační transformátor, pomocí kterého lze určit úhel natočení. Neobsahuje elektronické součástky, což zvyšuje jeho odolnost proti vibracím a vyšším teplotám.

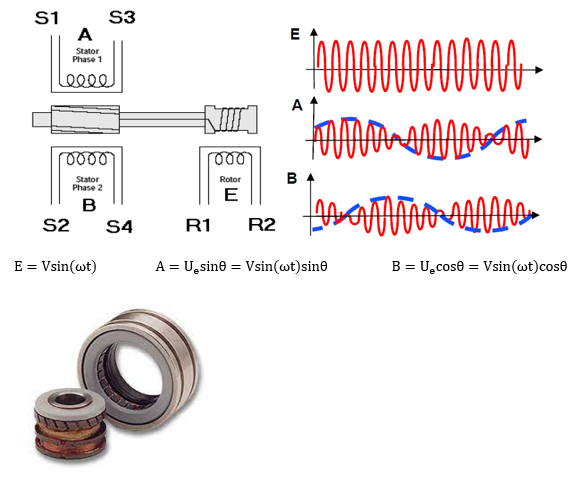

Skládá se ze statoru a rotoru. Na rotoru je primární vinutí s nosnou frekvencí E (cca 5 V, 8 kHz). Na statoru jsou dvě sekundární vinutí s nosnými frekvencemi A a B vzájemně natočená o 90°.
Vinutí statoru jsou indukována napětím na vinutí rotoru a tím vznikají signály s nosnou frekvencí A a B upravené o úhel natočení rotoru, zpracováním těchto signálů se tento úhel určí.
Skládá se ze statoru a rotoru. Na rotoru je primární vinutí s nosnou frekvencí E (cca 5 V, 8 kHz). Na statoru jsou dvě sekundární vinutí s nosnými frekvencemi A a B vzájemně natočená o 90°.
Vinutí statoru jsou indukována napětím na vinutí rotoru a tím vznikají signály s nosnou frekvencí A a B upravené o úhel natočení rotoru, zpracováním těchto signálů se tento úhel určí.
