Diagnostika zařízení NN
Diagnostika zařízení VN
Katalog servisních služeb
Udržujte svou infrastrukturu ve špičkové kondici – komplexní přehled servisních služeb.
ProDiag Corona - Detekce výbojů uvnitř rozvádečů VN
Účinný nástroj na detekci výbojů uvnitř rozváděčů VN v malém nebo rozvinutém stádiu
Diagnostika zařízení NN

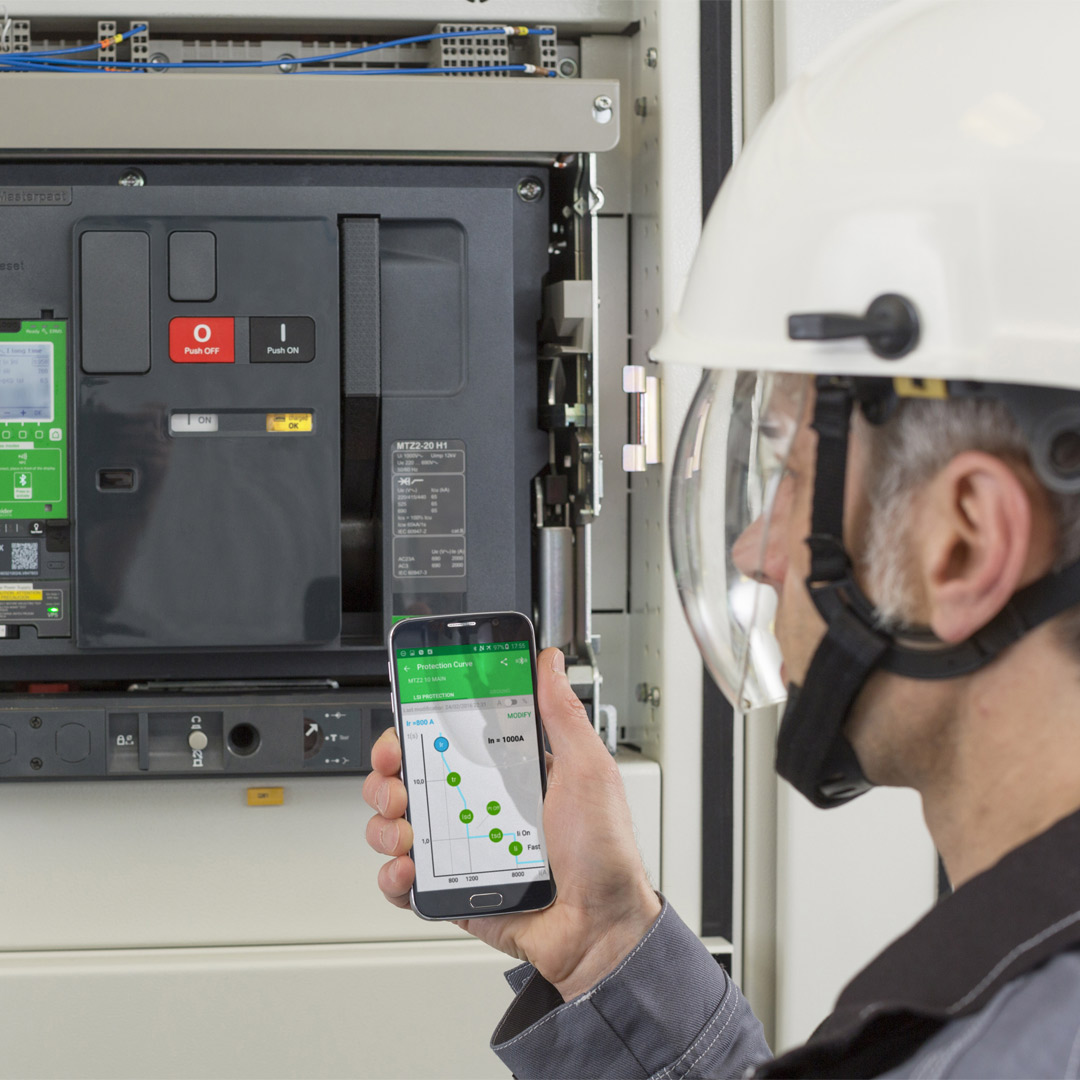

Diagnostika řídicích jednotek spouští
Provádíme testování elektronických jednotek spouští STR a Micrologic u jističů Compact a Masterpact. Diagnostika za pomocí testovacího zařízení simuluje poruchové stavy sítě, měří a porovnává nastavené vypínací charakteristiky spouště. Tato činnost je rovněž běžnou součástí preventivní údržby.
Doporučená četnost: min. 1 x ročně
Doporučená četnost: min. 1 x ročně
Termovizní diagnostika
Termovize je prováděna v běžném provozním režimu bez nutnosti odstávky. Pomocí infračerveného spektra identifikuje nadměrně oteplená místa elektrické instalace vlivem přetížení nebo vadného proudovodného spoje.
Výstup
Protokoly se zobrazeným infračerveným spektrem s popisem jednotlivých částí instalace včetně případného doporučení.
Doporučená četnost: min. 1 x ročně
Výstup
Protokoly se zobrazeným infračerveným spektrem s popisem jednotlivých částí instalace včetně případného doporučení.
Doporučená četnost: min. 1 x ročně
Diagnostika zařízení VN

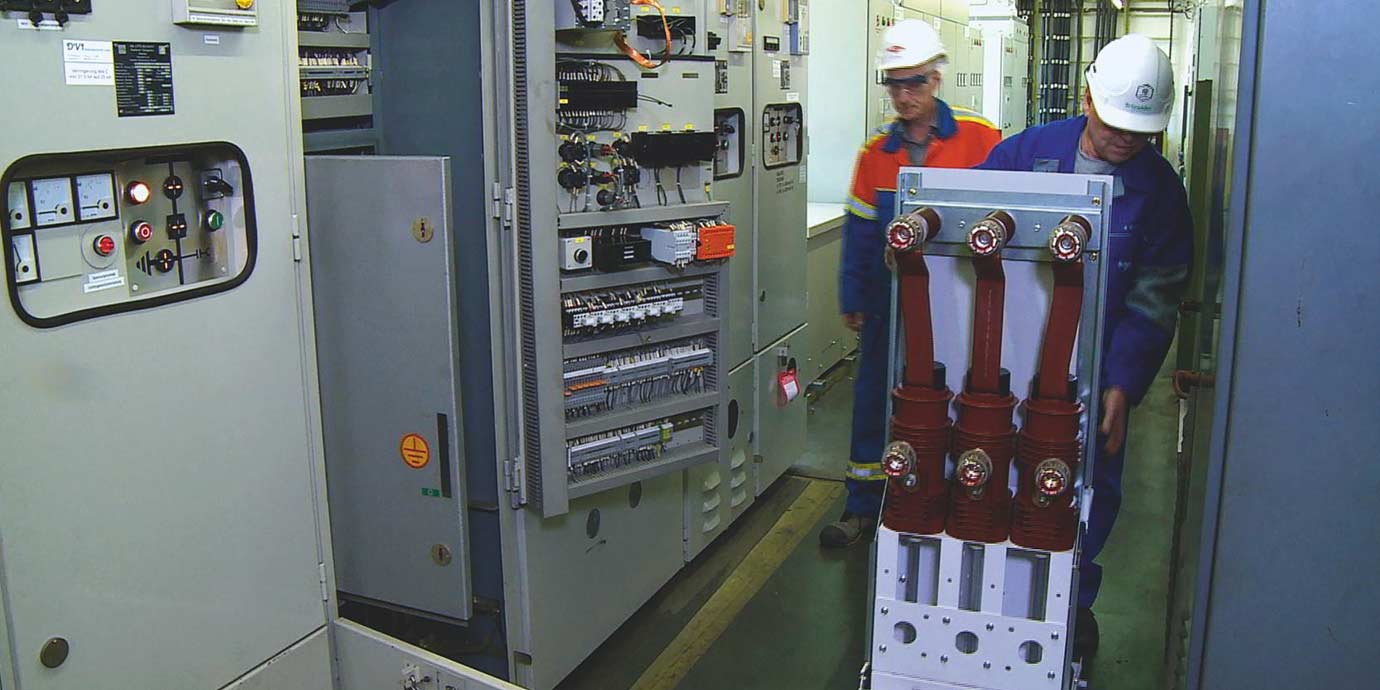

Diagnostika vypínačů VN

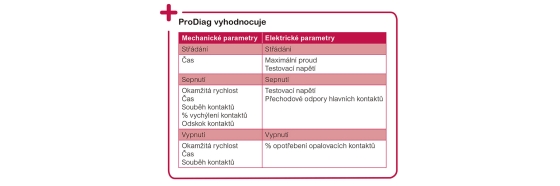

Expertní servisní služba prováděná například na vypínačích SF1, SF2, Evolis stykačích R400, R400D. Služba je poskytována za použití původního diagnostického zařízení ProDiag společnosti Schneider Electric. Toto zařízení detailním způsobem analyzuje stav jednotlivých součástí vypínače a naměřená data okamžitě porovnává s databází parametrů, která je součástí vlastního softwaru.
Doporučená četnost: min. 1 x za 5 let
Doporučená četnost: min. 1 x za 5 let
Diagnostika ochran VN
Expertní servisní služba je prováděná za použití diagnostického zařízení Freja firmy Programma, které představuje systém pro třífázové testování všech druhů ochran. Systém tvoří proudový a napěťový zdroj řízený počítačem. Simuluje poruchové stavy, detailně testuje charakteristiku nastavených parametrů ochrany a výsledky ihned porovnává s nastavenými hodnotami.
Typy ochran VN:
ochrany VN Sepam, Micom, Vamp, elektromechanické ochrany. Ostatní typy ochran po dohodě.
Výstup

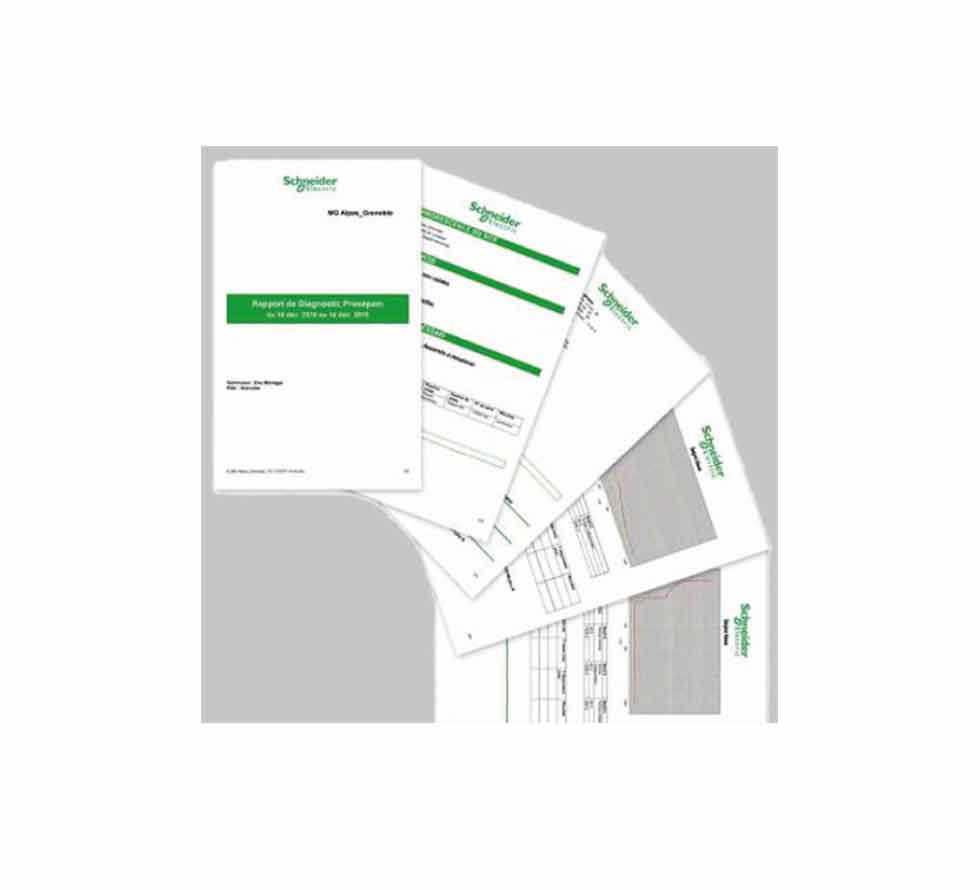

Na základě prováděných činností je zpracován protokol s naměřenými hodnotami a zjištěným stavem zařízení. Protokol je součástí dodávky a je následně zaslán zákazníkovi.
Doporučená četnost
min. 1 x za 5 let nebo v periodě pravidelné revize
Typy ochran VN:
ochrany VN Sepam, Micom, Vamp, elektromechanické ochrany. Ostatní typy ochran po dohodě.
Výstup
Na základě prováděných činností je zpracován protokol s naměřenými hodnotami a zjištěným stavem zařízení. Protokol je součástí dodávky a je následně zaslán zákazníkovi.
Doporučená četnost
min. 1 x za 5 let nebo v periodě pravidelné revize
Diagnostika ProCorona
Účinný nástroj na detekci výbojů uvnitř rozváděčů VN v malém nebo rozvinutém stádiu.
Výstup
Na základě prováděných činností je zpracován protokol s naměřenými hodnotami a zjištěným stavem zařízení. Protokol je součástí dodávky a je následně zaslán zákazníkovi.
Výhody diagnostiky ProCorona
• Diagnostika je prováděna za provozu – neomezuje výrobu.
• Efektivnost – identifikuje i počínající, neslyšitelné projevy corony.
• Univerzálnost - lze ji provádět na všech typech rozváděčů VN za předpokladu znalosti jejich vnitřní konstrukce.
Doporučená četnost
Četnost závisí na prostředí, zejména vlhkosti, prašnosti a střídání teplot. Diagnostiku doporučujme provádět v termínech, kdy lze tyto vlivy předpokládat.
Výstup
Na základě prováděných činností je zpracován protokol s naměřenými hodnotami a zjištěným stavem zařízení. Protokol je součástí dodávky a je následně zaslán zákazníkovi.
Výhody diagnostiky ProCorona
• Diagnostika je prováděna za provozu – neomezuje výrobu.
• Efektivnost – identifikuje i počínající, neslyšitelné projevy corony.
• Univerzálnost - lze ji provádět na všech typech rozváděčů VN za předpokladu znalosti jejich vnitřní konstrukce.
Doporučená četnost
Četnost závisí na prostředí, zejména vlhkosti, prašnosti a střídání teplot. Diagnostiku doporučujme provádět v termínech, kdy lze tyto vlivy předpokládat.
Kontrola jednotlivých polí rozváděče z pohledu účinků korony (výbojů)
Neinvazivní metoda, prováděna za provozu, je založena na bázi snímání napěťových průběhů z indikátorů VPIS a ultracitlivého mikrofonu i pro ultrazvukové spektrum. Dokáže indikovat částečné výboje i v nerozvinutém (neslyšitelném) stádiu a dokáže tak s předstihem detekovat poškozenou kabelovou koncovku, výboje způsobené vlhkostí a rozvoj dalších poruch v rozváděči v raném stádiu. Na základě zjištěného stavu a následně provedených preventivních opatření lze minimalizovat neplánované výpadky elektrické energie a z nich plynoucí výrobní ztráty.
Diagnostika ProFusion

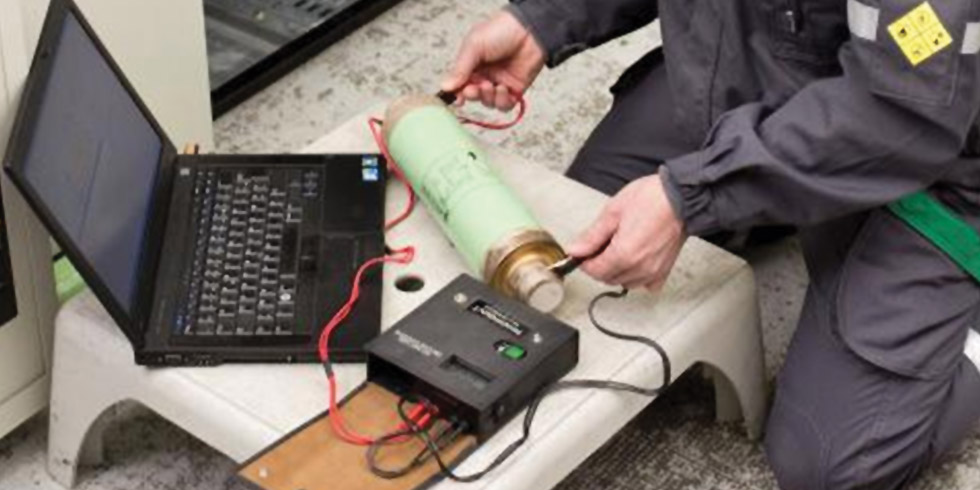

ProFusion - diagnostika pojistek VN Fusarc CF, metoda umožňuje kontrolovat odpor pojistek VN miliohmetrem a naměřené výsledky porovnat se sw databází pojistek daných výrobců. Při naměření mezních hodnot tak lze s předstihem odhalit zhoršené parametry pojistky a předejít neplánovanému výpadku daného vývodu. Pojistky jsou umístěny například ve vývodových polích QM. Způsob provedení diagnostiky je na obrázku.
