¿Es posible utilizar un interruptor automático tetrapolar (4P) o un interruptor diferencial para una salida trifásica sin neutro (3P), monofásica (1P) o bifásica (2P)?

¿Es posible utilizar un interruptor automático tetrapolar (4P) para una salida trifásica sin neutro (3P), monofásica (1P) o bifásica (2P)?

Sí, es posible utilizar un interruptor automático tetrapolar (4P) en instalaciones con diferentes configuraciones de carga, siempre que se respeten ciertos criterios técnicos:

• Para cargas trifásicas sin neutro (3P): Se pueden utilizar solo tres de los polos del interruptor automático 4P, dejando el cuarto polo (normalmente el del neutro) sin conexión. Esta práctica es común y segura, siempre que el interruptor esté correctamente dimensionado para la carga.

• Para cargas monofásicas (1P): También es posible usar un interruptor 4P, conectando únicamente uno de los polos activos y el neutro (si se requiere). Los otros polos pueden quedar sin uso. No obstante, para este tipo de cargas suele ser más eficiente y económico utilizar interruptores monopolares o bipolares.

• Para cargas bifásicas (2P): Se pueden utilizar dos polos del interruptor 4P para proteger las dos fases activas. Esta configuración es válida, especialmente en sistemas donde no se dispone de neutro.

¿Es posible utilizar un interruptor diferencial tetrapolar (4P) para una salida trifásica sin neutro (3P), monofásica (1P) o bifásica (2P)?

En la mayoría de las configuraciones si que es posible, pero es necesario verificar la siguiente tabla:

Adicionalmente hay que indicar que en la gama IDK el test se realiza entre neutro y fase, por lo que no funcionará el botón de test si el neutro no está conectado:

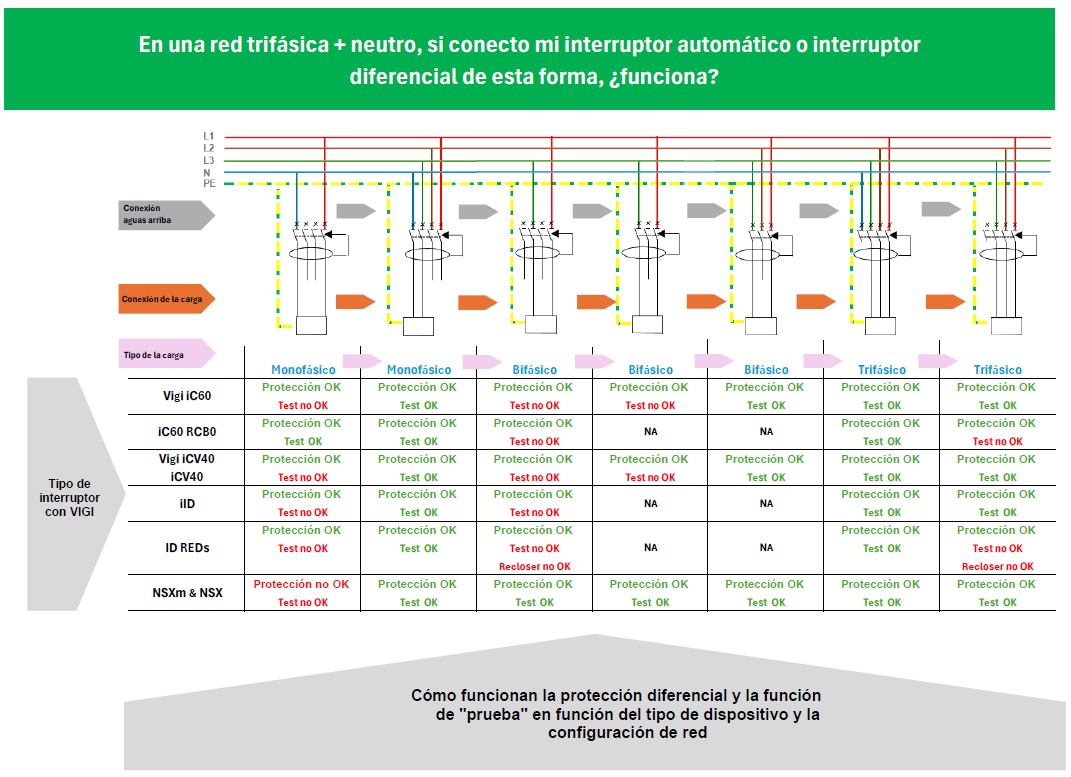

Se adjunta tabla resumen, donde en función del tipo de dispositivo y la conexión de la carga se puede observar si la protección y el botón de test funcionan.  Para la protección, funciona en todas las combinaciones, excepto para conexión monofásica, FN, en los interruptores Compact NSX o NSXm con Vigi, y el los IDK no funcionaría la función de TEST.

A continuación se indican los principios de funcionamiento para entender mejor la tabla anterior:

Principio de funcionamiento de la gama Acti9:
Dispositivos afectados :
- iC60
- iC60 RCBO
- DT40
- DT60
- iID
- iID REDs
En el caso de los interruptores modulares Acti9 (y sólo de éstos), se dice que el funcionamiento de la protección es "autocorriente": la corriente de defecto provoca el disparo del producto independientemente de cualquier otro factor.




Atención

La función "Test" requiere una tensión de alimentación en los rangos correspondientes del aparato y en los bornes aguas arriba correctos para poder trabajar y simular una corriente de defecto a través de una resistencia integrada en el aparato.



Principio de funcionamiento de las gamas ComPact y Vigirex

Dispositivos afectados:
- ComPact NSXm con protección diferencial,
- ComPact NSX equipado con bloques diferenciales (Vigi),
- ComPact NSX equipado con unidades de control Micrologic 7.0,

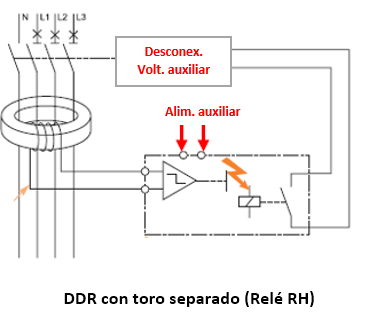

- Relés diferenciales Vigirex RH con toroide separado.

El funcionamiento de su protección, así como su función de "prueba", requiere una tensión auxiliar.
En los disyuntores de alta intensidad NSX, esta tensión se toma en los terminales de subida y en el interior del dispositivo.




Las diferentes configuraciones

El correcto funcionamiento de la protección y del botón de "prueba" de un disyuntor o de un interruptor diferencial tetrapolar que alimenta un alimentador trifásico sin neutro, monofásico o bifásico depende de:

- La conexión aguas arriba: 1, 2 o 3 fases conectadas, neutro conectado o no,
- los terminales descendentes a los que se conecta la carga,
- El tipo de carga: monofásica, bifásica o trifásica,
- El tipo de disyuntor o interruptor diferencial.
