Felsökning after avbrott i slinga

Försök lokalisera  var avbrottet är, finns det nyupsatta enheter kontrollera så dom harr blivit rätt inkopplade.

Jämför vilka enheter som ger fel i centralen att dom saknas, jämför med dokumentationen var felet bör vara

Mät slingans A & B ledare för att se att det finns kontakt mellan utgående A+ och återkommande B+ resp A- och B-.

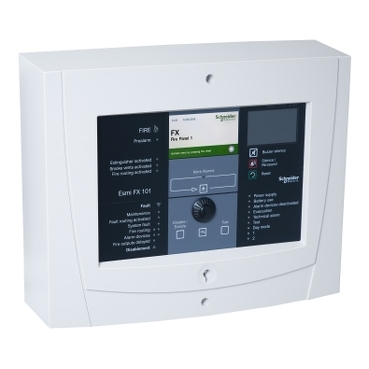

I FDP och nyare FX centraler finns det ett driftsättningsläge  som kan aktiveras. I detta läge ser man vilka enheter man har kontakt med.

I centralens manual ser man hur man aktiverar driftsättningläge. Driftsättningsläget kan ge ledtrådar var avbrottet är.

I driftsättningsläget kan man välja om man skannar från A eller B sidan.

Om man kan lokalisera var felet bör vara, kontrollera slingans kabel efter skador på kabeln samt anslutningar i socklarna så ingen part har lossnat/sitter dåligt fastspänd eller är felkopplad (vid ny installerade slingor)

När man tror man har hittat felet startar man om slingan eller hela centralen för att se att felen inte återkommer.
