Zadeva:
Velikosti za frekvenčne pretvornike Altivar 630 in Altivar 930.

Liniji izdelkov:
Frekvenčni pretvorniki Altivar Process Drive (ATV630, ATV930)

Odgovor:

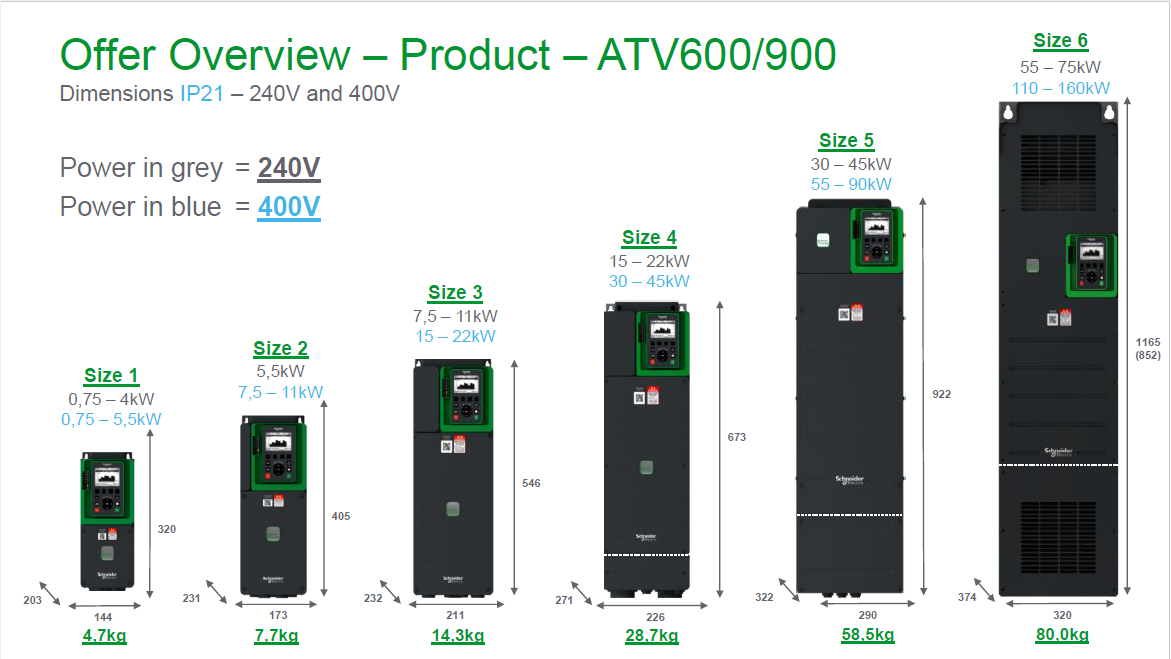

Velikost 1

• 208/240Vac
  • 0,75-4 kW (1-5 hp)
    • ATV630U07M3, ATV630U15M3, ATV630U22M3, ATV630U30M3, ATV630U40M3
    • ATV930U07M3, ATV930U15M3, ATV930U22M3, ATV930U30M3, ATV930U40M3
• 400/460Vac
  • 0,75-5,5 kW (1-7,5 hp)
    • ATV630U07N4, ATV630U15N4, ATV630U15N4, ATV630U22N4, ATV630U30N4, ATV630U40N4, ATV630U55N4
    • ATV930U07N4, ATV930U15N4, ATV930U15N4, ATV930U22N4, ATV930U30N4, ATV930U40N4, ATV930U55N4

Velikost 2

• 208/240Vac
  • 5,5 kW (7,5 KM)
    • ATV630U55M3
    • ATV930U55M3
• 400/480Vac
  • 7,5-11 kW (10-15 KM)
    • ATV630U75N4, ATV630D11N4
    • ATV930U75N4, ATV930D11N4

Velikost 3

• 208/240Vac
  • 7,5-11 kW (10-15 KM)
    • ATV630U75M3, ATV630D11M3
    • ATV930U75M3, ATV930D11M3
• 400/480Vac
  • 15-22 kW (20-30 KM)
    • ATV630D15N4, ATV630D18N4, ATV630D22N4
    • ATV930D15N4, ATV930D18N4, ATV930D22N4

Velikost 4

• 208/240Vac
  • 15-22 kW (20-30 KM)
    • ATV630D15M3, ATV630D18M3, ATV630D22M3
    • ATV930D15M3, ATV930D18M3, ATV930D22M3
• 400/480Vac
  • 30-45 kW (30-60 hp)
    • ATV630D30N4, ATV630D37N4, ATV630D45N4
    • ATV630D30N4, ATV630D37N4, ATV630D45N4

Velikost 5

• 208/240Vac
  • 30-45 kW (40-60 hp)
    • ATV630D30M3, ATV630D37M3, ATV630D45M3
    • ATV930D30M3(C), ATV930D37M3(C), ATV930D45M3(C)
• 400/480Vac
  • 55-90 kW (75-125 hp)
    • ATV630D55N4, ATV630D75N4, ATV630D90N4
    • ATV930D55N4(C), ATV930D75N4(C), ATV930D90N4(C)

Velikost 6

• 208/240Vac
  • 55-75 kW (75-100 hp)
    • ATV630D55M3, ATV630D75M3
    • ATV930D55M3C, ATV930D75M3C
• 400/480Vac
  • 110-160 kW (150-250 hp)
    • ATV630C11N4, ATV630C13N4, ATV630C16N4
    • ATV930C11N4C, ATV930C13N4C, ATV930C16N4C

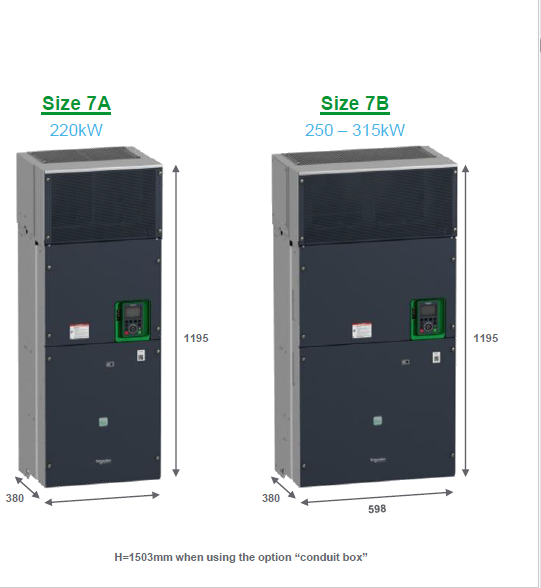

Velikost 7A

• 400/480Vac
  • 220 kW (350 hp)
    • ATV630C22N4
    • ATV930C22N4(C)
    • Podobna velikost okvirja 12 za ATV61/71

Velikost 7B

• 400/480Vac
  • 250-315 kW (400-500 hp)
    • ATV630C25N4, ATV630C31N4
    • ATV930C25N4C, ATV930C31N4C
    • Podobna velikost okvirja 13 za ATV61/71

Opomba:
Oznaka  "C" na koncu reference pomeni, da nima vgrajenega zavornega upora.

Izdano za: Schneider Electric Slovenia
