Що означають дві стрілки на ручці регулювання струму автоматичного вимикача захисту двигуна TeSys GV3P?
Питання:
Що означають дві стрілки на ручці регулювання струму автоматичного вимикача захисту двигуна TeSys GV3P?
Лінійка продуктів:

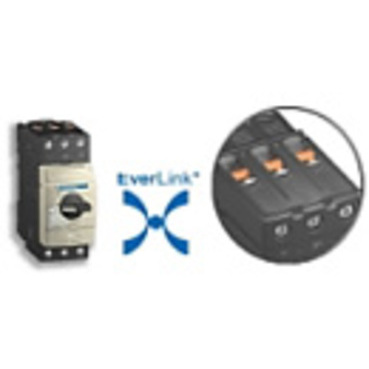

Автоматичні вимикачі захисту двигуна Schneider Electric TeSys GV3P
Середовище:
Застосовується до автоматичних вимикачів захисту двигуна серії TeSys GV3P при окремому встановленні або спільному використанні з контакторами TeSys.
Рішення:
На ручці регулювання струму TeSys GV3P нанесено дві стрілки: чорну та білу. Вибір стрілки залежить від способу встановлення автоматичного вимикача захисту двигуна.
Чорна стрілка використовується для налаштування номінального струму двигуна, якщо TeSys GV3P встановлено окремо від контактора або якщо контактор у схемі не використовується.
Біла стрілка використовується для налаштування номінального струму двигуна, якщо TeSys GV3P та контактор встановлені разом. Таке налаштування дає змогу врахувати додаткове теплове розсіювання, яке виникає при спільному використанні TeSys GV3P і контактора TeSys LC1D при номінальному струмі.
Таким чином, для правильного налаштування струму необхідно обирати відповідну стрілку залежно від конфігурації встановлення обладнання.
Для наочності див. діаграму нижче:
