ПЧ ATV320, як і всі ПЧ виробництва Schneider Electric, не можуть експлуатуватися у вибухонебезпечній атмосфері. При цьому ПЧ ATV320 може керувати двигуном, який знаходиться у вибухонебезпечній атмосфері. Сам ПЧ має бути розміщений поза небезпечною зоною.

Схеми підключення ПЧ ATV320 для управління вибухозахищеними двигунами наведені в ATEX-керівництві: https://download.schneider-electric.com/files?p_Doc_Ref=NVE41307&p_enDocType=User+guide&p_File_Name=ATV320_ATEX_manual_EN_NVE41307_01.pdf

Приклад з'єднання двигуна, який розташований в ATEX зоні, до ПЧ ATV320:

де -

(1) Зона ATEX 1/21 або 2/22, принаймні з 1 термодатчиком типу PTC

(2) Сертифікований прилад АТЕХ для керування/ізоляції/комутації із рівнем захисту іскробезпеки "i"

(К72) PTC реле, сертифіковане ATEX

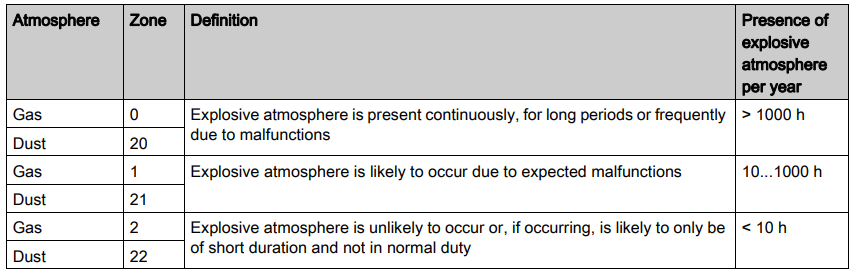

ATEX зони:

У разі виникнення додаткових запитань прохання звертатися за телефоном: + 38 0893 239 638 або писати на e-mail: ua.ccc@se.com (у темі листа позначити "технічне питання").

Приклади налаштувань ПЧ для різних застосувань Ви можете знайти на сайті за посиланням: Бібліотека поширених питань по продукції Schneider Electric - Schneider Electric

У полі "Напишіть ключове слово або питання" введіть тип ПЧ - наприклад, ATV320.
