ATV600/ATV900 Проблема з підключенням графічного терміналу
Після запуску ATV600/ATV900 на графічному терміналі постійно відображається - Connection In Progress
При виникненні подібної ситуації, можливі наступні причини:
- Було змінено комунікаційні налаштування порта RJ-45 для підключення графічного терміналу;
- порт RJ-45 для підключення графічного терміналу працює не коректно;
- графічний термінал було пошкоджено або він вийшов з ладу.
Першу причину розглянемо нижче.
Друга причина діагностується за допомогою ПЗ SoMove через підключення відповідного кабелю - TCSMCNAM3M002P.
Третя причина перевіряється підключенням терміналу до іншого перетворювача частоти.

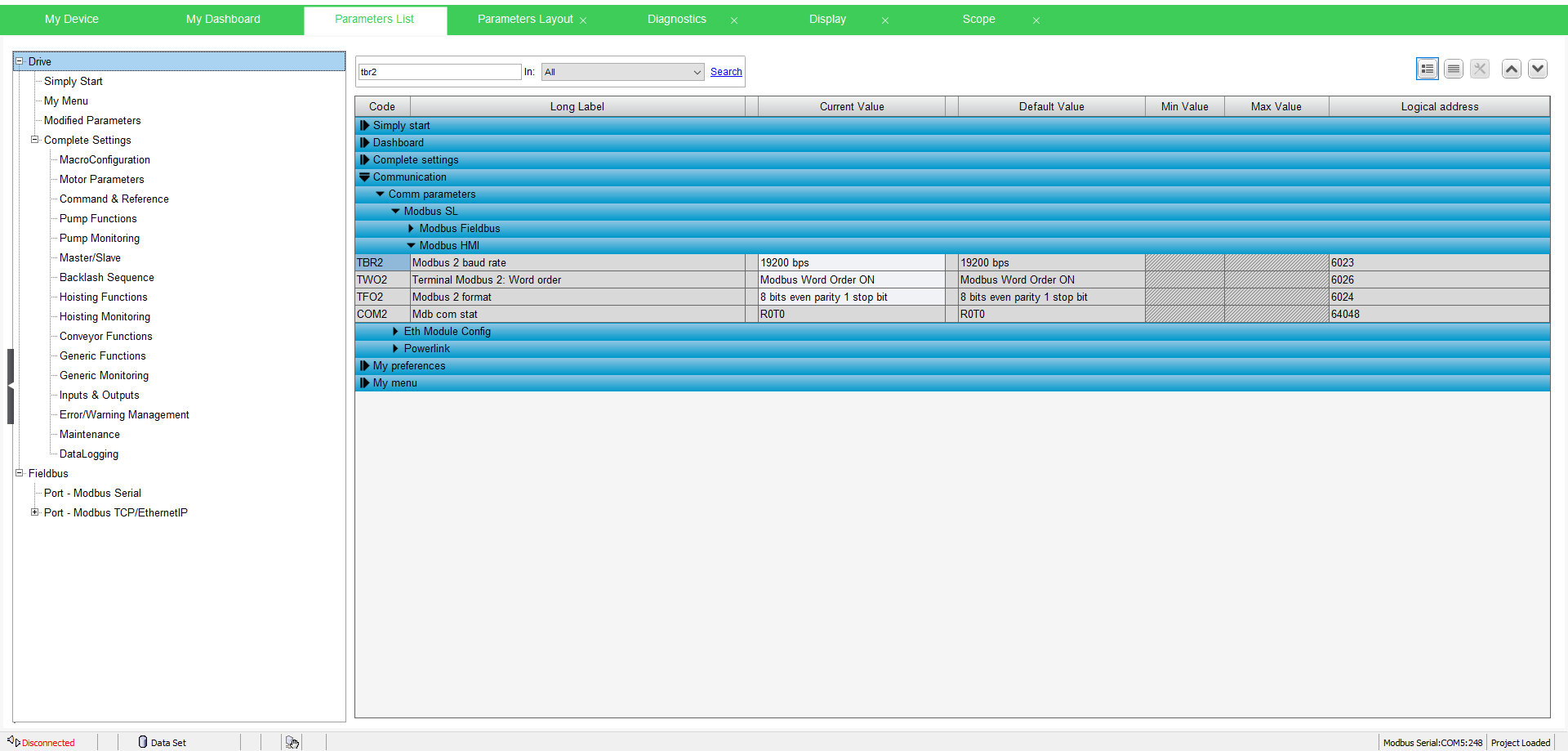

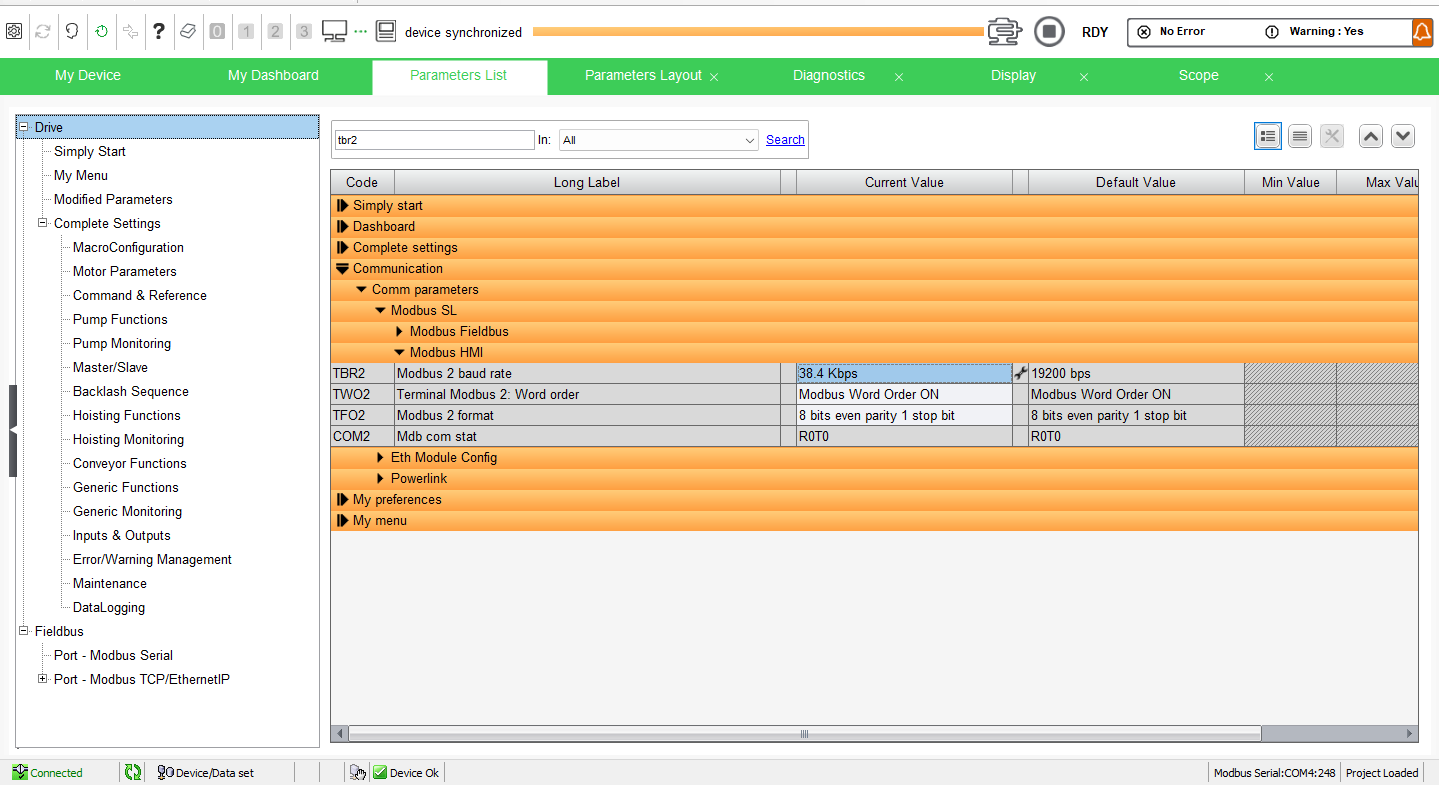

На стенді було відтворено ситуацію, коли було змінено параметр TBR2 з 19.2 кбіт/с на 38,4 кбіт/с
Для виправлення даної ситуації потрібно змінити даний параметр на 19200 біт/с, після повторної подачі живлення графічний термінал виконає підключення до ПЧ.
В даному випадку виконати підключення іншим шляхом неможливо, за виключенням ситуації, коли Ethernet порт вже було попередньо налаштовано.
Опубліковано для: Schneider Electric Україна
