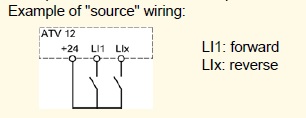

Схема 2-х дротового керування показана нижче:
Джерело живлення +24 В підключене до двох окремих входів: LI1 та LIx. Вхід LI1 відповідає за запуск у прямому напрямку, а LIx - за реверс.
Врахуйте, що ця схема дійсна для режиму роботи логіки "Source". Цей режим налаштовується для ПЧ ATV12 параметром NPL (меню I_O).
Режим "Source" задається NPL = POS (заводське налаштування).
Для організації реверсу необхідно встановити такі параметри:
меню Ctl-, параметр rIn = Yes;
меню Fun, параметр rrS = LIx (виберіть потрібний логічний вхід).
Детальніше ознайомитися з інструкцією для ATV12 можна за посиланням: https://www.se.com/ua/uk/download/document/BBV28581/
